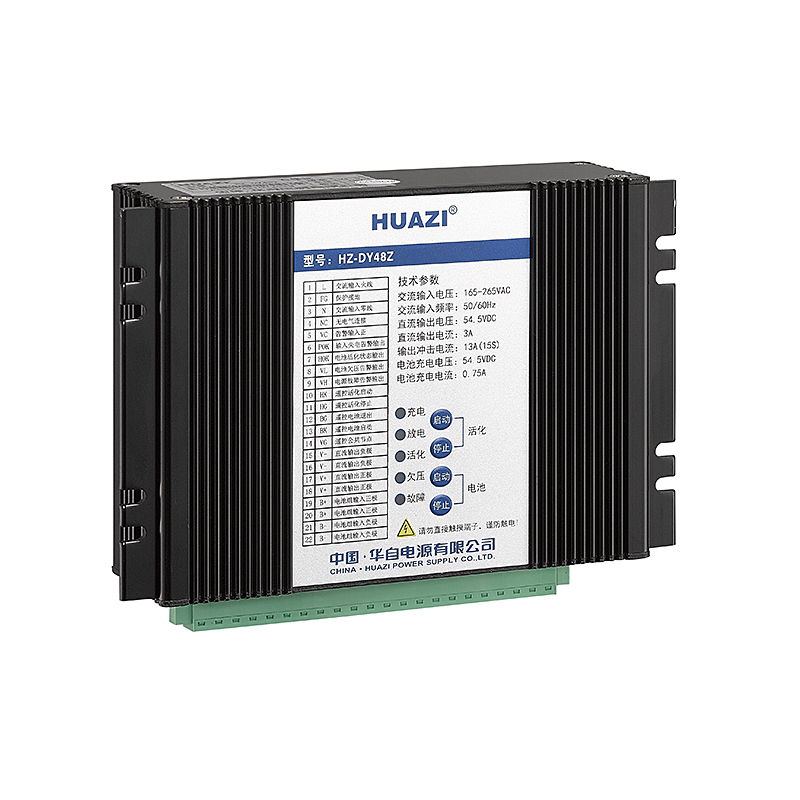

HZ-DY48Z智能電源模塊采用寬范圍輸入電壓設計，電網適應能力強，最大輸出功率500W，體積小，轉換效率高，性能穩定，原副邊隔離，隔離強度高。采用金屬外殼模塊化封裝，防塵防潮防震，防護等級達到IP55，抗干擾能力強，電磁兼容符合國家標準要求。配套7～40Ah鉛酸蓄電池或膠體免維護電池，構成一套完整的帶后備電池的電源供電系統，能有效滿足控制單元、通信單元、開關單元的電源需求，并確保在外部電源斷電的情況下，不間斷給負載供電。
HZ-DY48Z智能電源模塊適用于電力配網自動化站所終端（DTU）系統，廣泛應用于電力行業開閉所、配電所、環網柜、電力智能箱式變電站、智能開關控制器和其他行業需要不間斷直流供電，要求較高的場合。
1）具有智能電池管理功能，可對外接48V電池組充電，交流斷電時電池可不間斷對負載充電，具有防止電池過充和過放的保護功能；
2）具有電池活化功能，可手動或通過外部信號遙控對電池進行活化維護；
3）具有輸出短路、輸出過流、輸出過壓保護功能；
4）具有電池反接保護功能，任意情況下電池反接，模塊無輸出，模塊不損壞；
5）具有電池放電過流保護功能，負載端故障短路時電池自動退出系統；
6）具有遙控電池投入、退出功能，用戶可遠程控制電池投入為系統供電，也可遠程強制電池退出；
7）具有輸入失電告警信號輸出、電池活化信號輸出、電池欠壓告警信號輸出、電源故障告警信號輸出，告警信號與輸入、輸出、機殼隔離，隔離強度高。
|
類別 |
參數名稱 |
測試條件 |
參數或測試結果 |
|||
|
最小值 |
典型值 |
最大值 |
||||
|
輸入 特性 |
輸入電壓（VAC） |
輸出滿載 |
165 |
220 |
265 |
|
|
輸入電壓（VDC） |
輸出滿載 |
200 |
300 |
375 |
||
|
輸入頻率（Hz） |
交流輸入 |
47 |
50 |
63 |
||
|
輸入伏安數（VA） |
AC典型輸入，輸出帶10W負載時 |
--- |
--- |
20 |
||
|
瞬態極限輸入時間 |
440V交流輸入 |
--- |
--- |
500 |
||
|
輸出 特性 |
輸出電壓（V） |
AC全范圍輸入 |
54 |
54.5 |
55 |
|
|
AC失電，電池供電 |
41.5 |
--- |
55 |
|||
|
輸出電流（A） |
AC全范圍輸入，不含充電電流 |
--- |
3.0 |
--- |
||
|
AC典型輸入，最大值不大于15s |
--- |
--- |
13.0 |
|||
|
紋波噪聲（mVp-p） |
AC全范圍輸入，典型負載 |
--- |
--- |
500 |
||
|
電壓調整率（%） |
AC全范圍輸入，典型負載 |
--- |
--- |
±1.0 |
||
|
負載調整率（%） |
AC典型輸入，負載在10%～100%之間變化 |
--- |
--- |
±1.0 |
||
|
效率（%） |
AC典型輸入，典型負載 |
80 |
82 |
--- |
||
|
電池浮充電壓（VDC） |
AC全范圍輸入，Io=7.5A，IB=0.01A |
54 |
54.5 |
55 |
||
|
電池充電電流（A） |
AC全范圍輸入，典型負載 |
0.65 |
0.75 |
0.85 |
||
|
電池放電關斷點（VDC） |
電池供電，典型負載 |
41.5 |
42 |
42.5 |
||
|
電池關斷延遲（S） |
電池供電，典型負載 |
10 |
--- |
20 |
||
|
電池活化完成點（VDC） |
典型負載 |
45 |
45.5 |
46 |
||
|
電池欠壓告警點（VDC） |
電池供電，典型負載 |
44 |
44.5 |
45 |
||
|
電池最大放電電流（A） |
放電時間≤20S |
--- |
--- |
15 |
||
|
活化觸點接觸時間（S） |
遙控活化啟動、退出 |
--- |
0.5 |
1 |
||
|
遙控電池退出 |
3 |
4 |
5 |
|||
|
輸出過壓保護（V） |
輸出箝位 |
61 |
62 |
63 |
||
|
輸出過流、短路保護 |
AC典型輸入，不接電池，打嗝式保護，故障消失后自恢復 |
|||||
|
電池回路短路保護 |
電池投入狀態，關斷電源輸出，有交流電時自恢復 |
|||||
|
電池反接保護 |
當電池反接時，電池端不會為負載供電， 且接通輸入電時，會有故障告警信號輸出 |
|||||
|
一般 特性 |
絕緣 電阻 |
輸入對輸出 |
500V兆歐表 |
100MΩ |
--- |
--- |
|
輸入對地 |
100MΩ |
--- |
--- |
|||
|
輸出對地 |
100MΩ |
--- |
--- |
|||
|
介質 強度 |
輸入對輸出 |
工頻50Hz電壓，持續時間不小于 1分鐘，漏電流不超過5mA |
2.5KVac |
--- |
--- |
|
|
輸入對地 |
2.5KVac |
--- |
--- |
|||
|
輸出對地 |
2.5KVac |
--- |
--- |
|||
|
沖擊 耐壓 |
輸入對輸出 |
施加5kV試驗電壓；施加1.2/50μs沖擊波形，三個正脈沖和三個負脈沖，施加間隔不小于5s。測試過程中不得有擊穿放電現象。 |
5.0KVac |
--- |
--- |
|
|
輸入對地 |
5.0KVac |
--- |
--- |
|||
|
輸出對地 |
1.0KVac |
--- |
--- |
|||
|
EMC抗干擾 |
浪涌（SURGE） |
--- |
--- |
4級 |
||
|
快速瞬變脈沖群（EFT/B） |
--- |
--- |
4級 |
|||
|

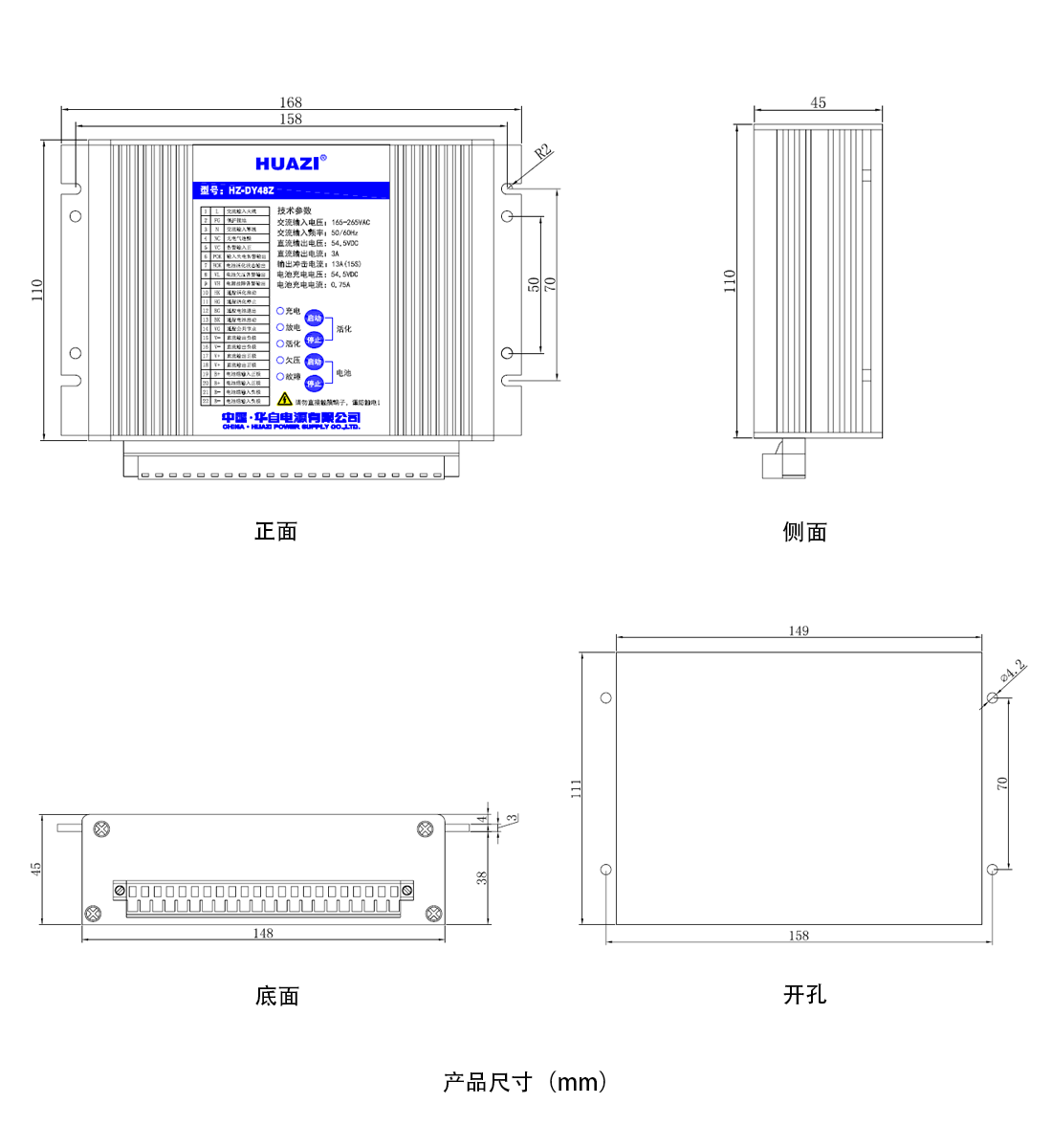

外型尺寸 |
168.0×110.0×45.0 |
|||||
|
冷卻方式 |
自然冷卻 |
|||||
|
環境溫度（℃） |
|
-40 |
--- |
+70 |
||
|
工作殼溫（℃） |
|
-40 |
--- |
+85 |
||
|
存儲溫度（℃） |
|
-55 |
--- |
+105 |
||
|
平均無故障時間 |
室溫條件下 |
80000 |
-- |
-- |
||
