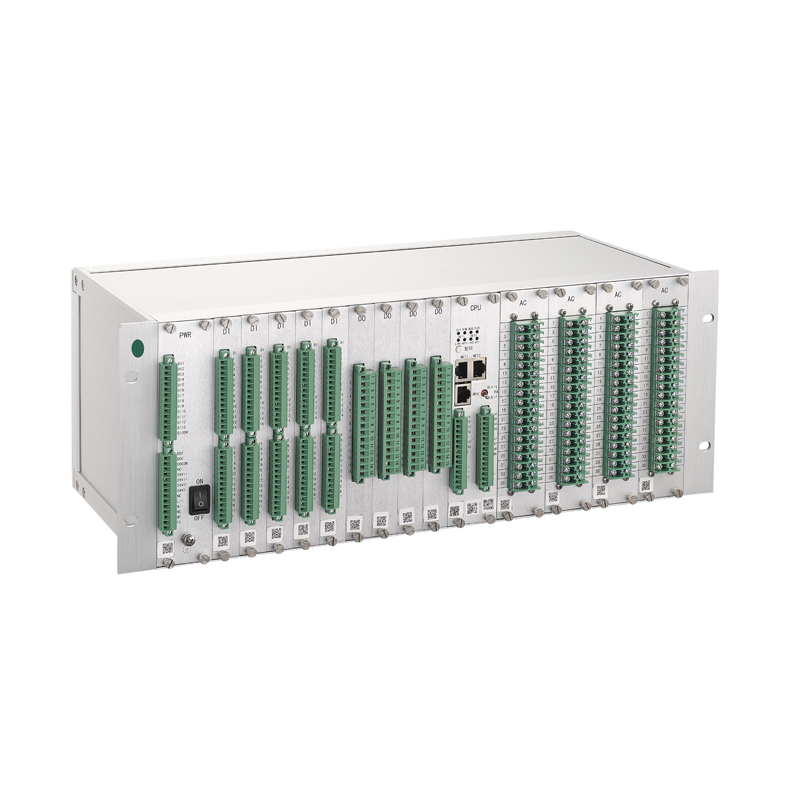

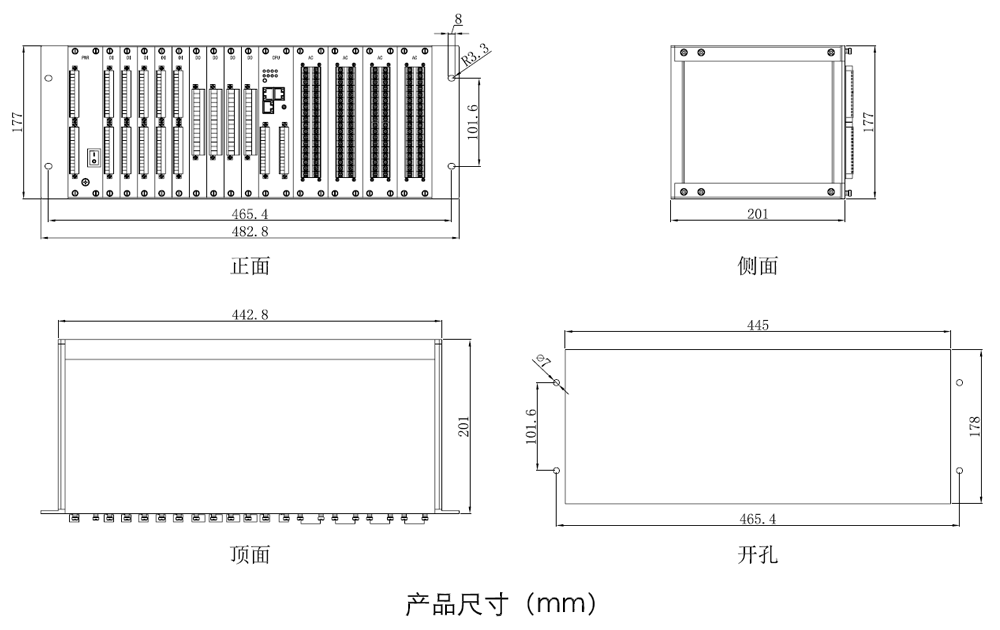

HZ-D5-16測控單元是專門為多回路用戶設計的新型集中式配電自動化系統遠方終端。測控單元由PWR電源板、CPU主控板、AC遙測板、DI遙信板、DO遙控板組成，按照模塊化插件式設計思想，采用多個高性能32位微處理器為系統控制核心，實現高速、抗干擾能力強的現場總線設計，并結合先進的數字信號處理技術、高速工業網絡通信技術、嵌入式工業芯片組合多任務實時操作系統，穩定性強、可靠性高、實時性好、功能強大、支持測控、故障檢測與保護、故障錄波、通信管理、饋線自動化等一體化功能。
適用于配電網環網柜、開閉所、配電房和開關站等，可實現4~16路間隔的信息采集和控制，以及故障檢測、定位、隔離和非故障區域恢復供電，能夠有效提高供電系統可靠性，縮短故障處理時間。
1）最大支持16間隔的采集與控制，具備故障檢測及常規保護功能，發生故障時能快速隔離故障，支持單相接地故障告警或跳閘；
2）基于暫態特征的單相接地故障檢測功能，適用于中性點不接地系統、消弧線圈接地系統和小電阻接地系統；
3）具備智能分布式、集中式、電壓時間型、自適應綜合型等FA模式和故障錄波功能；
4）支持通訊子站功能，能夠匯集其他終端的信息并向配電主站轉發，同時接收配電主站的控制、對時命令并下發至其他終端；
5）支持4G、5G、光纖以太網等多種通信方式，具備101、104、Modbus等多種通信規約可選；
6）支持SNTP, GPS、主站等對時方式；
7）采用工業級元器件，電磁兼容IV級，AD采樣與開出自檢，多種防誤動技術；
8）提供功能強大的維護工具，可本地或遠方維護。
|
類型 |
參數名稱 |
技術指標 |
|
輸入參數 |
供電電源 |
交流220V，允許偏差-20%～+20%，頻率容差±5%； 波形為正弦波，諧波含量小于 10%。 可定制16～64V直流，85～265V交直供電 |
|
交流輸入頻率 |
50Hz |
|
|
后備電源 |
采用24V/48V免維護閥控鉛酸蓄電池組和超級電容組， 容量可根據要求定制 |
|
|
裝置功耗 |
≤6W |
|
|
交流采樣 |
測量電流范圍 |
0～5A |
|
測量電壓范圍 |
0～220V |
|
|
電流電壓測量精度 |
0.2級 |
|
|
有功無功精度 |
0.5級 |
|
|
功率因素精度 |
0.5級 |
|
|
頻率測量誤差 |
<0.01Hz |
|
|
遙信參數 |
信號輸入方式 |
無源或有源接點 |
|
開入電源 |
DC24V/48V |
|
|
SOE分辨率 |
<2ms |
|
|
防抖動時間 |
0～60000ms可設定 |
|
|
遙控參數 |
輸出方式 |
繼電器常開節點 |
|
輸出時間 |
默認2000毫秒、可設定輸出時間 |
|
|
接點容量 |
AC250V/8A，DC48V/8A |
|
|
安規參數 |
絕緣電阻 |
符合DL/T478-2001 4.10.2規定 |
|
介質強度 |
符合DL/T478-2001 4.10.3規定 |
|
|
沖擊電壓 |
符合DL/T478-2001 4.10.4規定 |
|
|
環境參數 |
工作溫度 |
-40℃～+70℃ |
|
相對濕度 |
10％～100％ |
|
|
大氣壓力 |
70～106KPa |
|
|
抗地震能力 |
水平加速度0.2g，垂直加速度0.1g |
|
|
電磁兼容性能 |
快速瞬變干擾試驗 |
滿足DL/T721-2000《配電網自動化系統遠方終端》規定中的4級要求 |
|
靜電放電試驗 |
||
|
浪涌（沖擊）抗擾度 |
