整流模塊由無源PFC 和DC/DC 兩個功率部分組成。在兩功率部分之外還有輔助電源以及輸入輸出檢測保護電路。前級無源PFC 電路由輸入EMI 和無源PFC 組成，用以實現交流輸入的整流濾波和輸入電流的校正。后級的DC/DC 變換模塊由PWM 發生器控制前級PFC 輸出的DC 電壓、經過高頻變壓器輸出后再整流濾波輸出DC 電壓等電路組成，用以實現將前級整流電壓轉換成電力操作系統要求的穩定的直流電壓輸出。輔助電源在輸入無源PFC 之后，DC/DC 變換模塊之前，利用無源PFC 的直流輸出，產生控制電路所需的各路電源。輸入檢測電路實現輸入過欠壓、缺相等檢測。DC/DC 的檢測保護電路包括輸出電壓電流的檢測，散熱器溫度的檢測等，所有這些信號用以DC/DC 的控制和保護?；驹砣缦聢D所示:

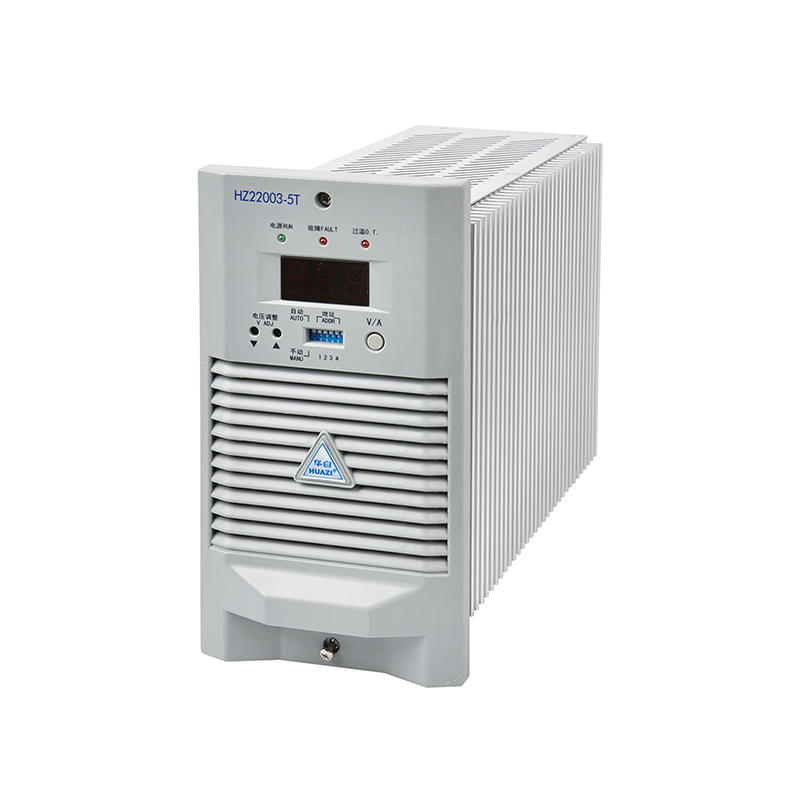

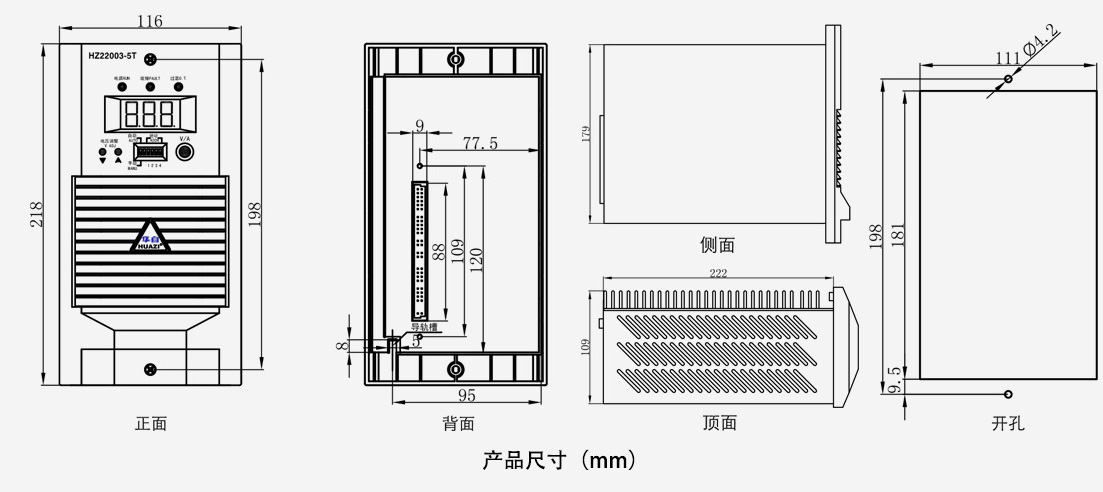

| 類別 | 參數名稱 | HZ22003-5T |
|
輸入特性 |
輸入電壓 | 185~265VAC（單相） |
| 輸入電流 | 3.5A | |
| 交流輸入頻率 | 45Hz～65Hz | |
| 效率 | ≥93％ | |
| 輸入功率因素 | ≥0.93 | |
| 輸出特性 | 輸出電壓范圍 | 176V～286VDC |
| 額定輸出電流 | 3A | |
| 最大輸出電流 | 3.15A | |
| 軟啟動時間 | 3～8秒 | |
| 輸出恒流范圍 | 10％～105％ | |
| 穩流精度 | ≤±1％(20％限流) | |
| 紋波系數 | ≤0.5％ | |
| 穩壓精度 | ≤±0.5％ | |
| 均流不平衡度 | ≤±3％(50％～100％額定負載) | |
| 音響噪音 | 55dB | |
| 保護特性 | 輸出短路回縮 | 回縮電流≤15％額定電流，短路因素排除后模塊可自動恢復工作 |
| 輸出過壓保護 | 320±15VDC 需手動斷電恢復 | |
| 輸入過壓保護 | >265VAC，恢復回差5~15VAC | |
| 輸入欠壓保護 | >185VAC，恢復回差5~15VAC | |
| 過溫保護 | 檢測溫度達到預設值自動保護 | |
| 安規參數 | 絕緣電阻 | 試驗電壓1000Vdc，輸入端、輸出端對外殼之間以及輸入對輸出之間的絕緣電阻＞10MΩ |
| 絕緣強度 | 輸入端、輸出端短接后，在輸入/輸出端與外殼之間施加50Hz、有效值為 2000V的交流電壓1分鐘，無擊穿或飛弧現象 | |
| 環境參數 | 工作溫度 | －10℃～+40℃ |
| 儲存溫度 | －25℃～+60℃ | |
| 相對濕度 | ≤95％ | |
| 環境參數 | 80～106kPa(對應海拔高度約0~2000m) | |
| 冷卻方式 | 高效自然冷卻，防塵設計，內部散熱器溫升≤ 30℃ |
