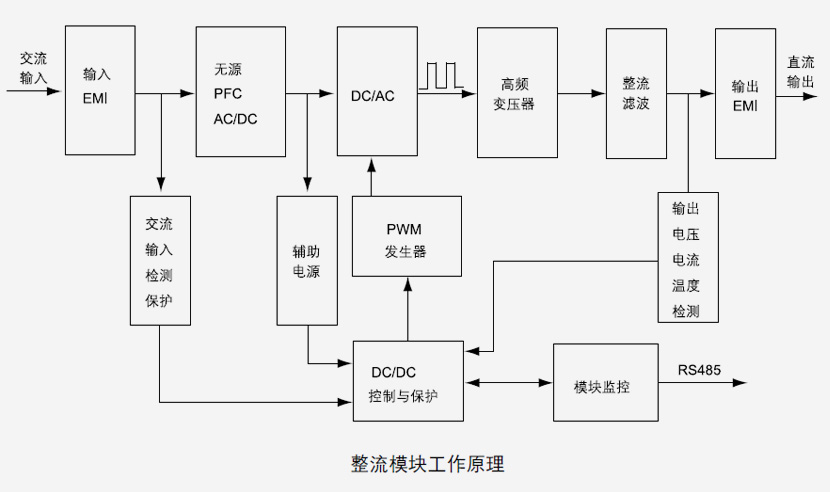

整流模塊由無源PFC 和DC/DC 兩個功率部分組成。在兩功率部分之外還有輔助電源以及輸入輸出檢測保護電路。前級無源PFC 電路由輸入EMI 和無源PFC 組成,用以實現交流輸入的整流濾波和輸入電流的校正。后級的DC/DC 變換模塊由PWM 發生器控制前級PFC 輸出的DC 電壓、經過高頻變壓器輸出后再整流濾波輸出DC 電壓等電路組成,用以實現將前級整流電壓轉換成電力操作系統要求的穩定的直流電壓輸出。輔助電源在輸入無源PFC 之后,DC/DC 變換模塊之前,利用無源PFC 的直流輸出,產生控制電路所需的各路電源。輸入檢測電路實現輸入過欠壓、缺相等檢測。DC/DC 的檢測保護電路包括輸出電壓電流的檢測,散熱器溫度的檢測等,所有這些信號用以DC/DC 的控制和保護。基本原理如下圖所示:

1) 采用諧振電壓型雙環控制的諧振開關電源技術,具有穩壓精度高、動態響應快的特點;
2) 獨立LED數碼管顯示,可查詢模塊的電壓、電流及故障信息;
3) 模塊全智能設計,通過串行通信,可 自動實現:模塊的開/關機、 充電方式轉換、輸出電壓調節、輸出限流點整定、轉換同步等功能;
4) 模塊內置MCU, 全智能控制,可單機或多機并聯,無監控長期運行;
5) 模塊可帶電熱插拔,日常維護方便快捷;
6) 模塊間的均流采用了隔離自主均流技術,可自主、主控或受控運行;
7) 電壓輸入范圍寬,可交直流輸入,無中線電流損耗,具有軟啟動功能;
8) 內置短路回縮保護,即使模塊輸出長期處千短路狀態也不致損壞;
9) 采用多級吸收,具有過壓、欠壓、短路、過流、過溫等 自動保護及自動恢復運行功能;
10) 具有過壓、欠壓、 短路、 限流、 過流、過溫等告警功能;
11)內置RS485通信接口可與主監控、 上位機進行通信,實現“四遙” 功能。

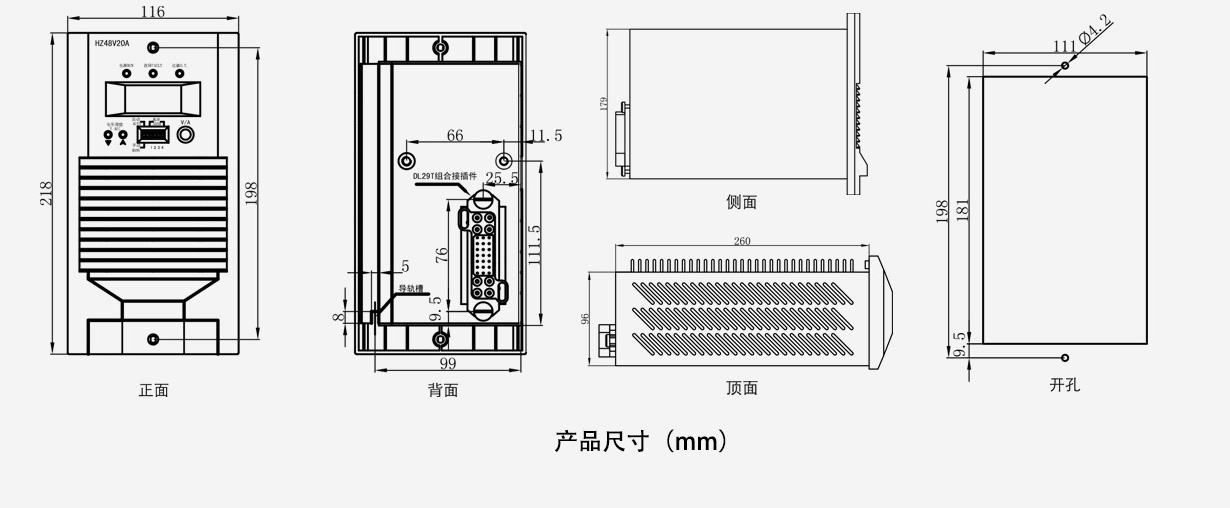

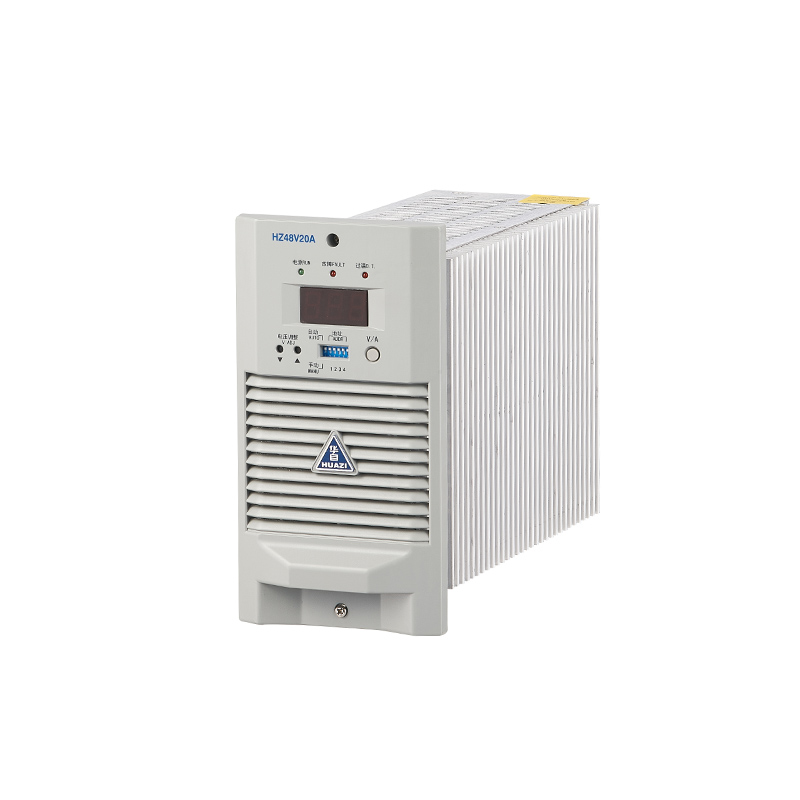

| 類別 | 參數名稱 | HZ48V20A |
|
輸入特性 |
輸入電壓 | 187 ~ 253VAC 或198 ~ 286VDC |
| 輸入電流 | ≤ 6A | |
| 交流輸入頻率 | 45Hz~65Hz | |
| 效率 | ≥90% | |
| 輸入功率因素 | ≥0.90 | |
| 輸出特性 | 輸出電壓范圍 | 40V ~ 60V |
| 額定輸出電流 | 20A | |
| 最大輸出電流 | 21A | |
| 軟啟動時間 | 3~8秒 | |
| 輸出恒流范圍 | 10%~105% | |
| 穩流精度 | ≤±1%(20%限流) | |
| 紋波系數 | ≤0.5% | |
| 穩壓精度 | ≤±0.5% | |
| 均流不平衡度 | ≤±3%(50%~100%額定負載) | |
| 峰—峰值雜音電壓 | ≤ 200mV | |
| 電話衡重雜音 | ≤ 2mV | |
| 音響噪音 | <50dB | |
| 保護特性 | 輸出短路回縮 | 回縮電流≤15%額定電流,短路因素排除后模塊可自動恢復工作 |
| 輸出過壓保護 | 60 ~ 63VDC需手動斷電恢復 | |
| 輸入過壓保護 | 275±5VAC(交流輸入)/370±5VDC(直流輸入) | |
| 輸入欠壓保護 | 165±5VAC(交流輸入)/198±5VDC(直流輸入) | |
| 過溫保護 | 檢測溫度達到預設值自動保護 | |
| 安規參數 | 絕緣電阻 | 試驗電壓1000Vdc,輸入端、輸出端對外殼之間以及輸入對輸出之間的絕緣電阻>10MΩ |
| 絕緣強度 | 輸入端、輸出端短接后,在輸入/輸出端與外殼之間施加50Hz、有效值為 2000V的交流電壓1分鐘,無擊穿或飛弧現象 | |
| 環境參數 | 工作溫度 | -10℃~+40℃ |
| 儲存溫度 | -25℃~+60℃ | |
| 相對濕度 | ≤95% | |
| 環境參數 | 80~106kPa(對應海拔高度約0~2000m) |
