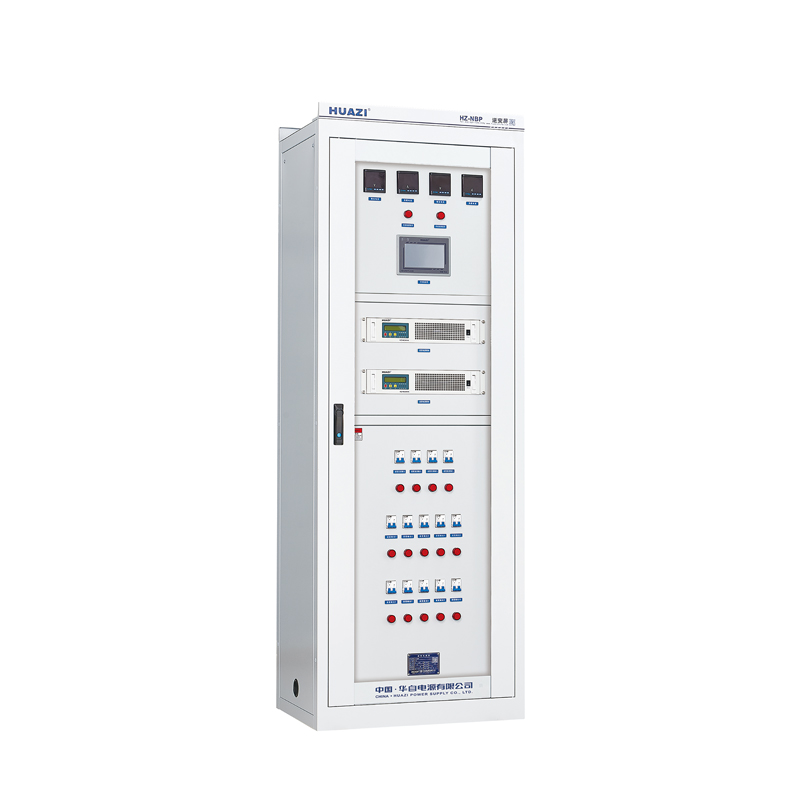

HZ-NBP_華自電源有限公司

產品概述

HZ-NBP 微機型逆變電源屏是專為各種不同電壓等級與容量用戶設計的豪華型事故照明、設備應急供電系統。采用7 寸及以上觸摸屏監控系統為核心，中文菜單顯示，觸摸操作、多重密碼權限、人機界面友好豐富，具有操作簡單、智能管理、高效節能及遠程控制等特點。系統可由監控、逆變電源模塊、交流監測模塊等組成。輸入交流電壓AC220V、AC380V，直流電壓DC24V、DC48V、DC110V、DC220V 可選，輸出不同等級電壓與功率均可根據用戶需要定制。
適用于發電廠、水電站、各類變電站、開閉所和其它使用交流設備的用戶，作為繼電保護、自動裝置和事故照明等操作電源和控制電源。

系統特點

1）采用交流、直流雙路電源供電，可設置交流或直流為主用電源，主用電源和備用電源之間自動切換。
2）主用電源和備用電源可帶負荷切換，保證了供電的可靠性。
3）多路輸入、輸出，配置靈活，系統可實現主從供電或者并機供電。
4）輸入端裝有防雷裝置，防止設備受雷電過電壓沖擊損壞。
5）交流、直流電源的控制均采用高分斷小型斷路器，具有動作迅速，靈敏度高，動作可靠等優點，有短路、過負荷自動跳閘功能。
6）具有輸入交流電壓、直流電壓、逆變輸出電壓、電流、頻率等檢測功能。
7）具有輸出斷路器工作指示功能。

技術參數

項目	參數指標
額定交流輸入電壓	220VAC/380VAC±15%
額定直流輸入電壓	DC24V/DC48V/DC110V/DC220V±15%
逆變交流輸出電壓	AC220V/AC380V±5%
逆變交流輸出功率	1KVA、2KVA、3KVA、5KVA、6KVA、8KVA、10KVA、12KVA、15KVA、20KVA、30KVA
逆變交流輸出頻率	50Hz
逆變交流電源進線	1 路、2 路
逆變直流電源進線	1 路、2 路
額定沖擊電壓	5KV
絕緣強度	＞ 10MΩ、2kVAC 一分鐘無閃絡，無擊穿
工作方式	連續長期運行
可聞噪音	≤65dB

使用環境

1）海拔高度: 不超過2000m ；
2）環境溫度: -10℃ ~+40℃；
3）相對濕度: ≤90％ (25℃ ) ；
4）地震烈度: 不超過8 度；
5）設備限在室內工作，且通風良好；
6）室內應無腐蝕金屬和破壞絕緣的有害氣體；
7）安裝垂直傾斜度: 不超過5°；
8）微控制器抗噪聲: 1000V 1μs 脈沖1 分鐘；
9）無強電磁場干擾與劇烈振動。

配置原則

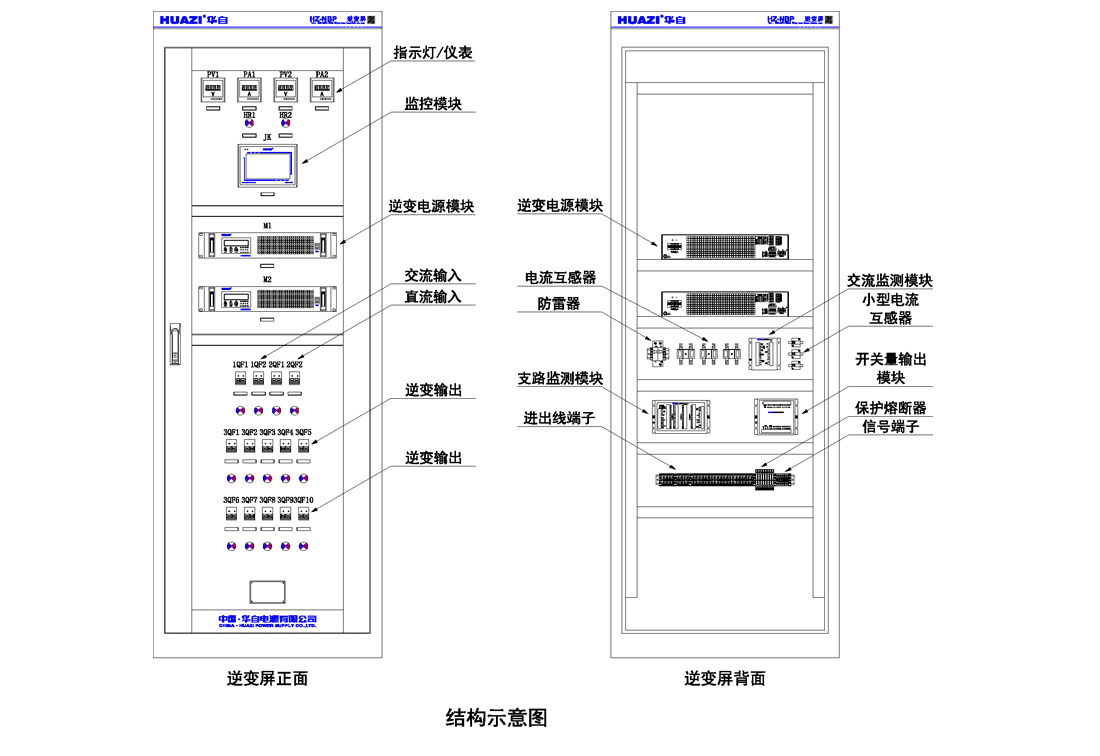

1）系統配置

名稱	型號	配置	功能說明
監控模塊	HZ-JK07T-JLNB	根據用戶要求配置	詳見隨機說明書
逆變電源模塊	HZ-NB系列	根據用戶要求配置	詳細頁面請點擊
交流監測模塊	HZ-JL系列	根據用戶要求配置	詳見隨機說明書
支路檢測模塊	HZ-ZL02T	根據用戶要求配置	詳細頁面請點擊
開關量輸出模塊	HZ-JD03T	根據用戶要求配置	詳細頁面請點擊
配電單元		根據用戶要求配置
柜體		根據用戶要求配置

2）配電單元選擇

名稱	型號	規格	功能說明	備注
交流電壓表	選配	選配	交流輸入、輸出電壓指示	根據用戶要求配置
交流電流表	選配	選配	交流輸入、輸出電流指示	根據用戶要求配置
直流電壓表	選配	選配	直流輸入電壓指示	根據用戶要求配置
直流電流表	選配	選配	直流輸入電流指示	根據用戶要求配置
交流互感器	選配	選配	交流輸入、輸出電流采樣	根據用戶要求配置
防雷器	選配	選配	防止受雷電過電壓沖擊	根據用戶要求配置
交流斷路器	選配	選配	交流輸入、輸出通斷及過載、短路保護	根據用戶要求配置
直流斷路器	選配	選配	直流輸入通斷及過載、短路保護	根據用戶要求配置
特需元器件	選配	選配	實現其它功能	根據用戶要求配置

注：逆變屏配置時應根據客戶實際需求來配置。

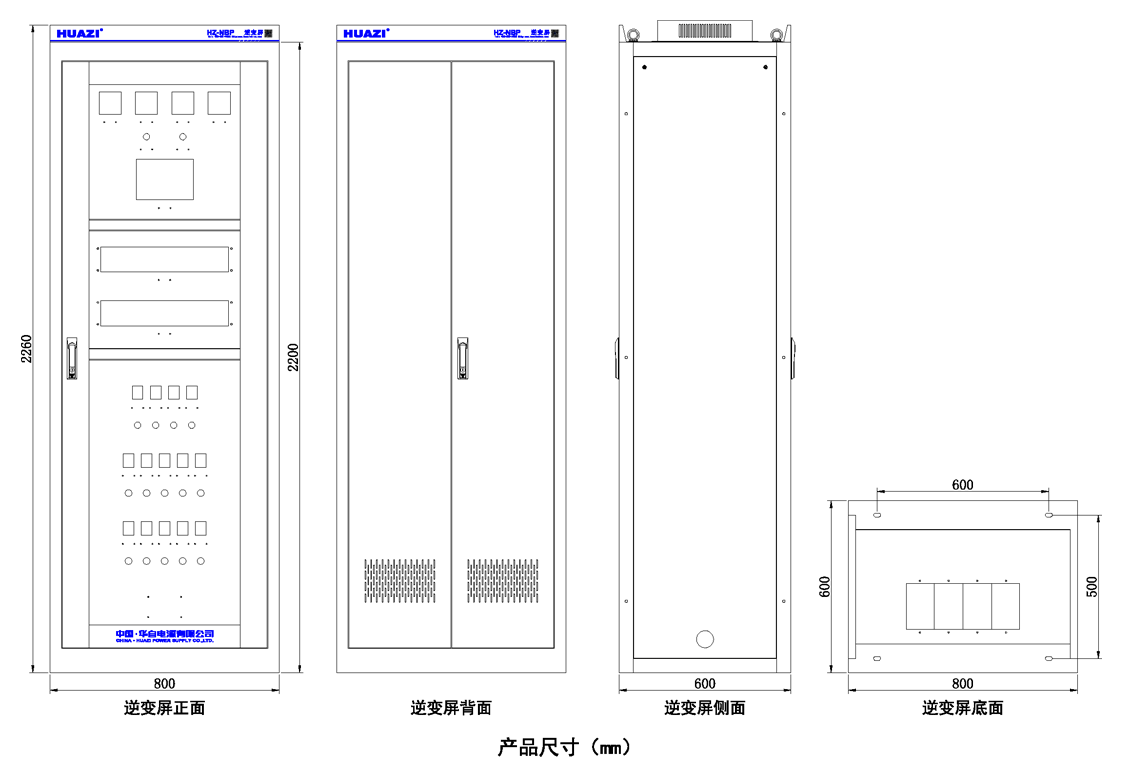

3）柜體選擇

名稱	規格	功能說明	備注
內嵌式柜體	2200×800×600	采用G 型材結構，國際標準色號RAL7035 工業灰，靜電噴塑工藝，正面為內嵌式玻璃門，背面為內嵌式雙開門，柜內配有照明燈，頂部溫控自動排風。	高× 寬×深(mm)
	2260×800×600
