產品概述

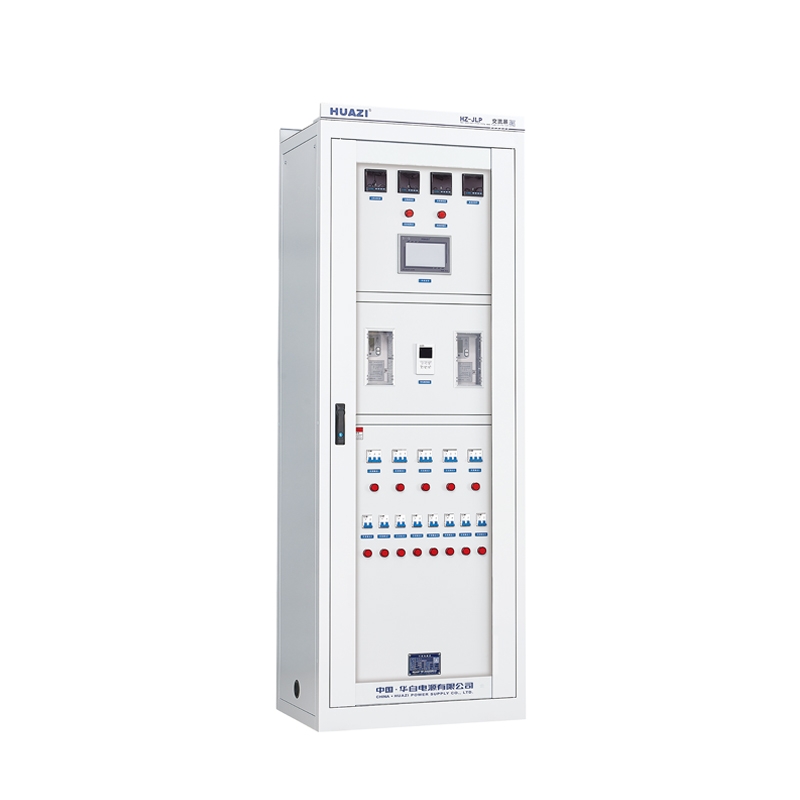

HZ-JLP微機型交流電源屏是專為各種不同電壓等級與容量用戶設計的豪華型交流供電系統。采用7寸及以上觸摸屏監控系統為核心，中文菜單顯示、觸摸操作，多重密碼權限、人機界面友好豐富，具有操作簡單、智能管理、高效節能及遠程控制等特點。系統可由監控、雙電源自動切換開關、交流監測模塊、ATS控制模塊、支路監測模塊和開關量輸出模塊等組成。輸入電壓AC220V、AC380V，輸出不同等級電壓、功率與應急等其他功能均可根據用戶需要定制。
適用于發電廠、水電站、各類變電站、開閉所和其它使用交流設備的用戶，作為繼電保護、自動裝置和事故照明等操作電源和控制電源。

系統特點

1）采用兩路電源切換裝置，可手動、自動切換，確保系統正常運行；
2）兩路電源切換裝置可帶負荷切換，保證了供電的可靠性；
3) 采用HZ-JK07T-JLNB監控，7寸彩色TFT LCD顯示屏，中文菜單顯示，人機界面友好豐富，觸摸操點觸式操作；
4）輸入端裝有防雷裝置, 防止設備受雷電過電壓沖擊損壞；
5）交流電源的控制均采用高分斷小型斷路器，具有動作迅速，靈敏度高，動作可靠等優點，有短路、過負荷自動跳閘功能；
6）具有三相電壓、電流測量和電度計量功能；
7) 可擴展開關量檢測1024路、開關量輸出16路；；
8) 系統采用多級密碼權限管理，限制未受權人員的操作，確保系統安全可靠運行；
9) 內置RS485通訊接口，可通過后臺監控和運程監控對系統實施“遙測、遙控、遙信、遙調”四遙功能，實現無人值守；
10) 支持MODBUS通訊規約。

技術參數

項目	參數指標
額定工作電壓	220VAC/380VAC±20%
額定工作電流	63A、100A、160A、200A、300A、400A、500A、600A
額定工作頻率	50Hz、60Hz
交流電源進線	1路、2路
額定沖擊電壓	5KV
絕緣強度	>10MΩ、2KVAC一分鐘無閃絡，無擊穿
工作方式	連續長期運行
可聞噪音	≤55dB

使用環境

1）海拔高度：不超過2000m；
2）環境溫度：-10℃~+40℃；
3）相對濕度：≤90%（25℃）；
4）地震烈度：不超過8度；
5）設備限在室內工作，且通風良好；
6）室內應無腐蝕金屬和破壞絕緣的有害氣體；
7）安裝垂直傾斜度：不超過5°；
8）微控制器抗噪聲：1000V1μs脈沖1分鐘；
9）無強電磁場干擾與劇烈振動。

配置原則

1）系統配置

名稱	型號	配置	功能說明
監控模塊	HZ-JK07T-JLNB	根據用戶要求配置	詳見隨機說明書
交流監測模塊	HZ-JL系列	根據用戶要求配置	詳見隨機說明書
ATS控制模塊	HZ-ATSKZ	根據用戶要求配置	詳見隨機說明書
支路檢測模塊	HZ-ZL02T	根據用戶要求配置	詳細頁面請點擊
開關量輸出模塊	HZ-JD03T	根據用戶要求配置	詳細頁面請點擊
配電單元		根據用戶要求配置
柜體		根據用戶要求配置

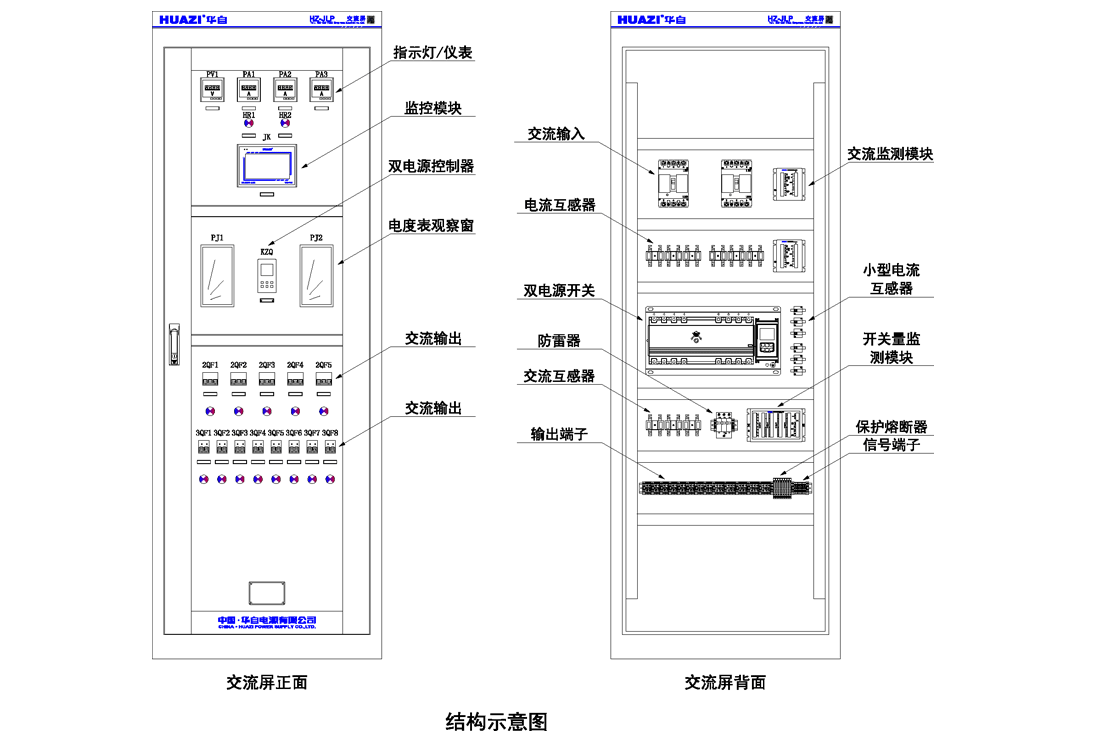

2）配電單元選擇

名稱	型號	規格	功能說明	備注
雙電源切換裝置	選配	選配	交流輸入自動切換及過載、短路保護	根據用戶要求配置
交流電度表	選配	選配	對交流進線消耗的電能進行計量	根據用戶要求配置
指針式電流電壓表	選配	選配	交流輸入電壓、電流指示	根據用戶要求配置
數顯式電流電壓表	選配	選配	交流輸入電壓、電流指示	根據用戶要求配置
電流互感器	選配	選配	交流輸入電流采樣	根據用戶要求配置
萬能轉換開關	選配	選配	切換三相交流顯示電壓	根據用戶要求配置
熔斷器	選配	選配	電壓、電流表電源通斷及電路保護	根據用戶要求配置
防雷器	選配	選配	防止受雷電過電壓沖擊	根據用戶要求配置
交流斷路器	選配	選配	交流輸入、輸出通斷及過載、短路保護	根據用戶要求配置
特需元器件	選配	選配	實現其它功能	根據用戶要求配置

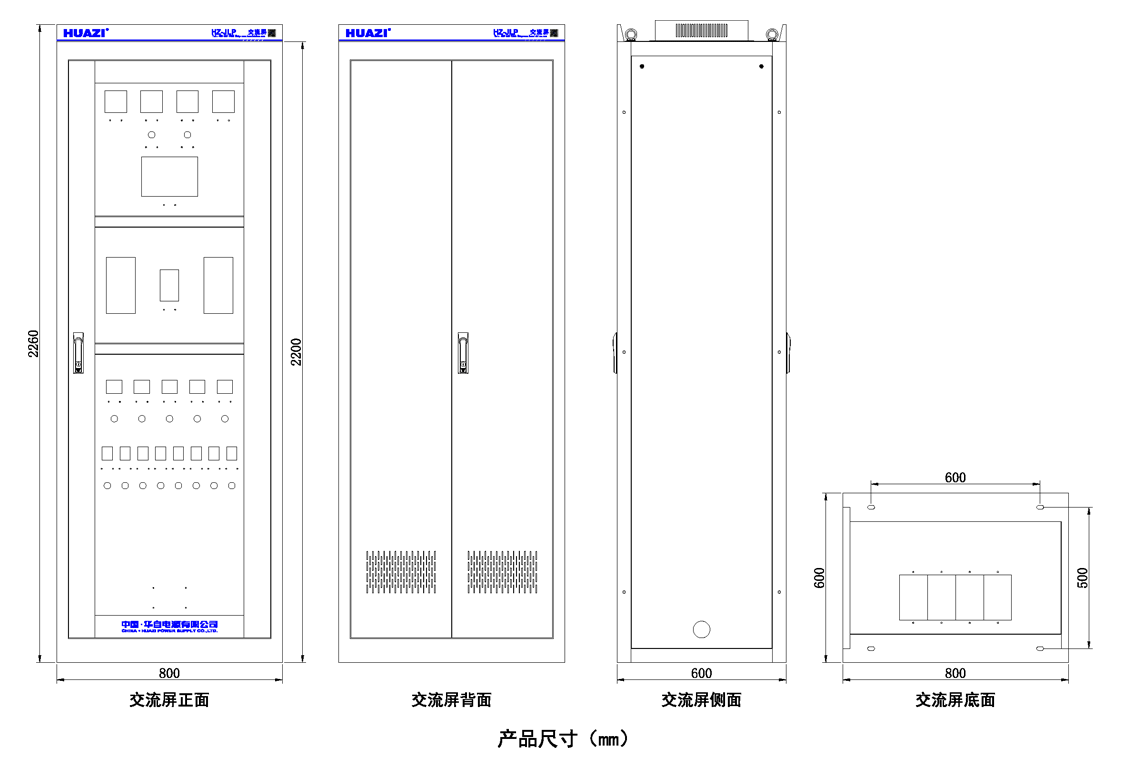

3）柜體選擇

名稱	規格	功能說明	備注
內嵌式柜體	2200×800×600	采用G型材結構，國際標準色號RAL7035工業灰，靜電噴塑工藝，正面為內嵌式玻璃門，背面為內嵌式雙開門，柜內配有照明燈，頂部溫控自動排風。	高× 寬× 深(mm)
	2260×800×600
