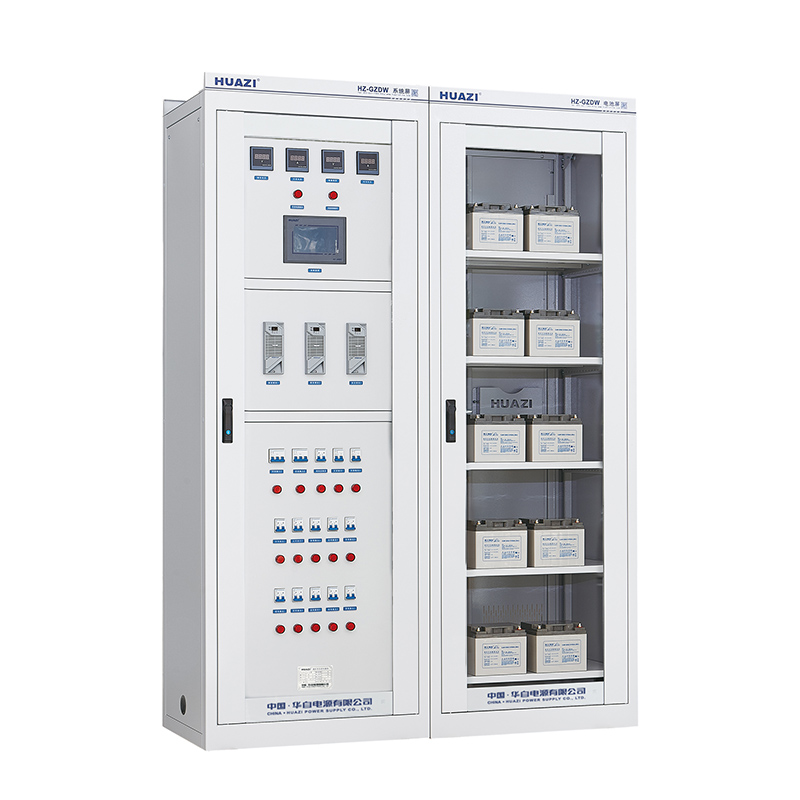

產品概述

HZ-GZDW-4微機型直流電源屏是專為各種容量及超大容量用戶設計的直流供電系統。采用7寸及以上大觸摸屏監控系統為核心，中文菜單顯示、觸摸操作、多重密碼權限、人機界面友好豐富，具有操作簡單、智能管理、高效節能及遠程控制等特點。系統可由監控、整流模塊、降壓模塊、電池巡檢模塊、絕緣監測模塊和開關量監測模塊等組成。輸入電壓AC220V、AC380V，輸出最大容量DC110V/3000Ah、DC220V/2000Ah。系統如需為外部提供閃光信號、事故信號、預告信號、逆變電源、DC24V或DC48V電源等各種功能均可根據用戶需要選擇增配，外形尺寸可定制。
適用于發電廠、水電站、各類變電站、開閉所和其它使用直流設備的用戶，為電磁操作機構、永磁操作機構和彈簧儲能操作機構等類型的斷路器提供分、合閘電源，以及給二次回路中的儀表、控制回路、繼電保護和事故照明等各類高低壓設備提供直流電源。

系統特點

1）兩路交流輸入自動切換，確保系統正常運行；
2）輸入電壓范圍寬，電網適應性強；
3）采用HZ-JK05T/102T監控，全新的組態軟件，彩色7寸（10.2寸）液晶顯示器，觸摸屏點觸式操作，32位真彩顯示，刷新速度快、操作直觀、人性化設計，可長期工作在長亮狀態；完善的真人語音報警系統；
4）具有周全的系統設置、運行信息查詢及各項告警等功能；
5）智能化的蓄電池充放電管理、完善可靠的溫度補償功能；
6）整流模塊采用帶電熱插拔，日常維護方便快捷；
7）可控制整流模塊最多32臺；電池檢測2組110節、可擴展絕緣檢測256路、開關量檢測512路；可兼容逆變電源模塊、直流變換模塊；
8）32M超大存儲空間，系統內置USB接口，具備多重打印輸出系統；
9）系統采用多級密碼權限管理，限制未受權人員的操作，確保系統安全可靠運行；
10）內置RS232、RS485及以太網通信接口，也可通過后臺監控和遠程監控對系統實施“遙測、遙控、遙信、遙調”四遙功能，實現無人值守；
11）支持Modbus RTU、CDT、Modbus TCP、IEC61850四種通信規約選擇；
12）可根據用戶需求，定制系統使用功能與顯示圖文、增設GPS短信報警功能。

技術參數

項目	參數指標
額定輸入電壓	220VAC/380VAC±20%
額定輸出電壓	220VDC、110VDC
額定輸出電流	6A、9A、10A、15A、20A、30A，40A、50A，60A、70A、80A、90A、
額定輸出電流	100A、120A、130A、150A、180A、200A、260A、300A，..…
蓄電池容量	7Ah、10Ah、20Ah、38Ah、65Ah、100Ah、150Ah、200Ah、300Ah
蓄電池容量	500Ah、600Ah、800Ah、1000Ah、1500Ah、2000Ah...…
穩壓精度	±0.5%
穩流精度	≤±0.5%
紋波系數	≤±0.1%
電網頻率	50HZ±10%
功率因素	≥ 0.95%( 滿負荷輸出)
絕緣強度	＞ 10MΩ、2kVAC 一分鐘無閃絡，無擊穿
工作方式	連續長期運行
冷卻方式	智能溫控型風冷、高效自然冷卻
可聞噪音	≤ 50dB

使用環境

1）海拔高度：不超過2000m；
2）環境溫度：-10℃~+40℃；
3）相對濕度：≤90%（25℃）；
4）地震烈度：不超過8度；
5）設備限在室內工作，且通風良好；
6）室內應無腐蝕金屬和破壞絕緣的有害氣體；
7）安裝垂直傾斜度：不超過5°；
8）微控制器抗噪聲：1000V1μs脈沖1分鐘；
9）無強電磁場干擾與劇烈振動。

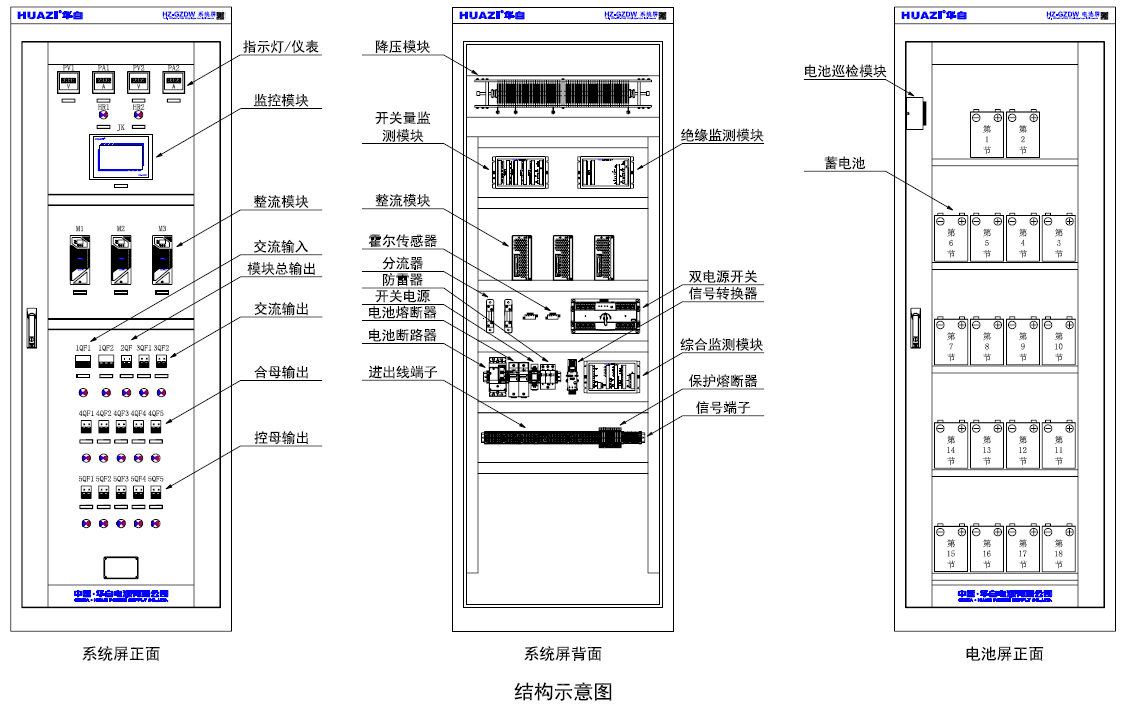

配置原則

1）系統配置

名稱	型號	配置	功能說明
監控模塊	HZ-JK05T	必配	詳細頁面請點擊
整流模塊	HZ系列		詳細頁面請點擊
綜合監測模塊	HZ-ZC系列		詳細頁面請點擊
降壓模塊	HZ-GL系列		詳細頁面請點擊
絕緣監測模塊	HZ-JY系列	選配	詳細頁面請點擊
電池巡檢模塊	HZ-XJ系列		詳細頁面請點擊
開關量監測模塊	HZ-JD系列		詳細頁面請點擊
逆變電源模塊	HZ-NB系列		詳細頁面請點擊
通信電源模塊	HZ24V/48V系列		詳細頁面請點擊
配電單元		根據用戶要求配置
蓄電池		根據用戶要求配置
柜體		根據用戶要求配置

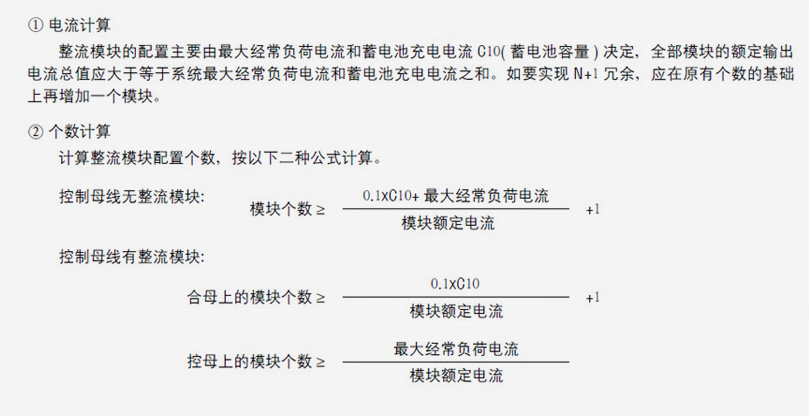

2）整流模塊選擇

名稱	型號	規格	功能說明	備注
整流模塊	HZ22003-6T	220VDC 3A	詳細頁面請點擊	獨立顯示、查詢、設置
	HZ11005-6T	110VDG 5A	詳細頁面請點擊
	HZ22005-6T	220VDC 5A	詳細頁面請點擊
	HZ11010-6T	110VDG 10A	詳細頁面請點擊
	HZ22010-6T	220VDC10A	詳細頁面請點擊
	HZ11020-5T	110VDC 20A	詳見隨機說明書
	HZ22020-5T	220VDC 20A	詳見隨機說明書
	HZ11040-5T	110VDC40A	詳見隨機說明書

3）功能模塊選擇

名稱	型號	規格	功能說明	備注
綜合測量模塊	HZ-ZC01T	交流1路直流5路	詳細頁面請點擊
絕緣監測模塊	HZ-JY03T	32路×4	詳細頁面請點擊	可擴展4個
絕緣監測模塊	HZ-JY04T	64路×4	詳細頁面請點擊	可擴展4個
電池巡檢模塊	HZ-XJ02T	19路×2	詳細頁面請點擊	可擴展2個
電池巡檢模塊	HZ-XJ03T	55路×4	詳細頁面請點擊	可擴展4個
開關量監測模塊	HZ-JD02T	64路×8	詳細頁面請點擊	可擴展8個
降壓模塊	HZ-GL01C	15A/20A	詳細頁面請點擊
降壓模塊	HZ-GLC2	20-200A	詳見隨機說明書
逆變電源模塊	HZ-NB	1-6KVA	詳細頁面請點擊	根據用戶需求配置
通信電源模塊	HZ24/48	24/48V	詳細頁面請點擊	根據用戶需求配置
絕緣檢測儀			詳見隨機說明書	根據用戶需求配置
蓄電池巡檢儀			詳見隨機說明書	根據用戶需求配置
信號告警裝置			詳見隨機說明書	根據用戶需求配置

4）配置單元選擇

	型號	規格	功能說明	備注
交流斷路器	選配	選配	交流輸入通斷及過載、短路保護	根據用戶要求配置
雙電源開關	選配	選配	交流輸入自動切換及過載、短路保護	根據用戶要求配置
交流接觸器	選配	選配	交流輸入自動切換	根據用戶要求配置
直流斷路器	選配	選配	模塊輸出、合母控母輸出、蓄電池電源通斷及過載、短路保護	根據用戶要求配置
指針電流電壓表	選配	選配	輸入輸出電壓、電流指示	根據用戶要求配置
數顯式電流電壓表	選配	選配	輸入輸出電壓、電流指示	根據用戶要求配置
熔斷器式刀開關	選配	選配	蓄電池組電源通斷及電路保護	根據用戶要求配置
熔斷器	選配	選配	蓄電池組電源通斷及電路保護、熔斷告警	根據用戶要求配置
電抗器	選配	選配	抑制諧波，提高電能質量	根據用戶要求配置
防雷器	選配	選配	防止受雷電過電壓沖擊	根據用戶要求配置
特需元器件	選配	選配	實現其它功能	根據用戶要求配置

(1) 標配為輸入交流二路，65 Ah 以下合母輸出3 路，控母輸出3路、交流輸出2路，65 Ah 及以上為合母5輸出5路，空母輸出5路、交流輸出2路，電流電壓表為指針式板表。
(2) 可根據用戶要求配置。

5）蓄電池選擇

①類型選擇

名稱	電壓DC	規格Ah	功能說明
鉛酸蓄電池	2V	65-3000Ah	免維護
鉛酸蓄電池	12V	7-250Ah	免維護
膠體蓄電池	2V	65-3000Ah	免維護、使用壽命長
膠體蓄電池	12V	7-250Ah	免維護、使用壽命長

標配為鉛酸蓄電池。

②數量配置

系統電壓	蓄電池電壓	節數	功能說明
220VDC	2V	108×2	串聯蓄電池組
220VDC	12V	18×2
110VDC	2V	54×2
110VDC	12V	9×2

③容量計算

蓄電池的容量由系統在事故停電狀態下的最大瞬間負荷決定，并結合實際適當增加余量。系統負荷分為經常負荷(Izc)、事故負荷(Isg) 和沖擊負荷(Ihz)。經常負荷主要包括經常帶電的繼電器，信號燈以及其他接入直流系統的用電設備。事故負荷是當變配電所失去交流電源而停電時必須由直流系統供電的負荷，主要為事故照明負荷等，沖擊負荷主要是斷路器合閘時的短時(0.1~0.5S) 合閘沖擊電流以及此時直流母線所須承擔的其他負荷之和。最大瞬間負荷為此三種負荷之和，即蓄電池最大瞬間負荷Imax=Izc+Isg+Ihz，則蓄電池容量=Imax/ 電池放電倍率* 儲備系數(Ah)。

（1）免維護型鉛酸蓄電池的電池放電倍率一般為0.1。
（2）以上計算方法可滿足系統在事故停電狀態1 小時左右的持續放電。
（3）為避免蓄電池過度放電，在放電末期合閘時所剩蓄電池容量應不低于額定容量的25%。
（4）考慮到蓄電池組末期老化時的容量衰減，一般選擇儲備系數1.2。

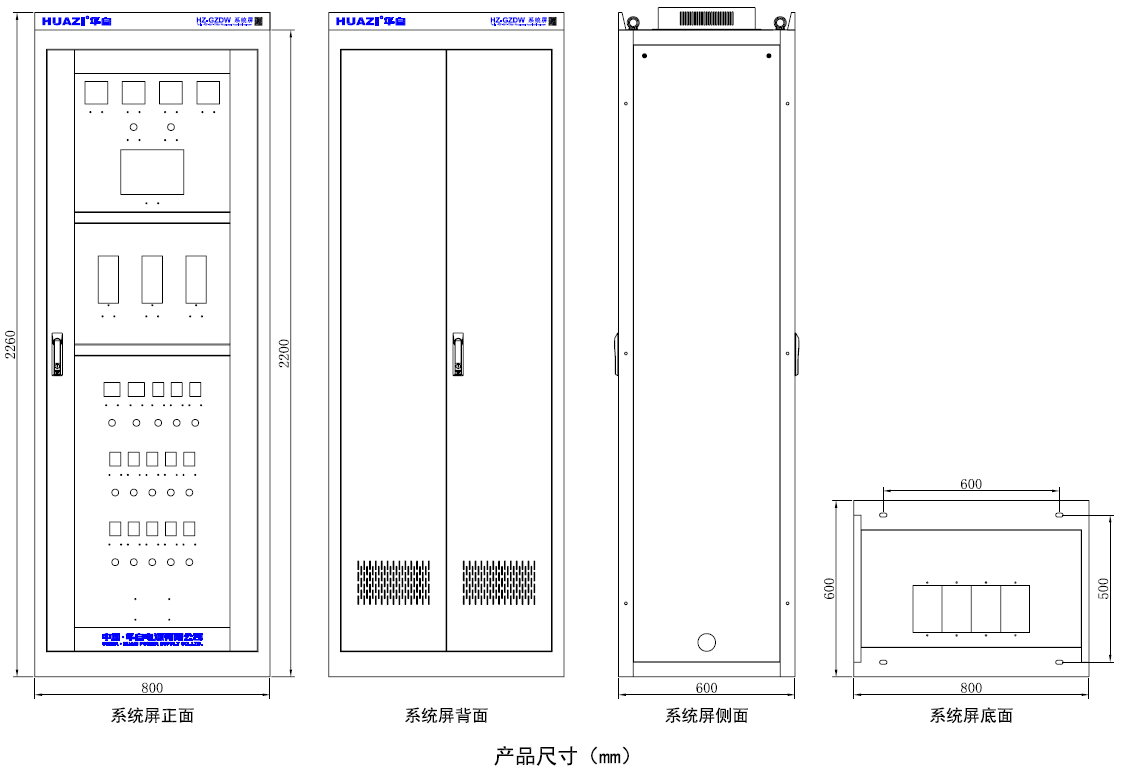

6）柜體選擇

①柜體選型

名稱	規格	功能說明	備注
內嵌式柜體	1860x800x600	采用G型材結構，國際標準色號RAL7035工業灰，靜電噴塑工藝，正面為內嵌式玻璃門，背面為內嵌式雙開門，柜內配有照明燈，頂部溫控自動排風。	高× 寬× 深(mm)
	2200x800x600
	2260x800x600
	2360x800x600

柜體結構、顏色、規格可根據用戶要求定制。

②面數計算

系統容量(Ah)		10~50	65~120	150~200	250~350	400~500	600~800	100
柜體面數	單組電池	1	2-3	3-4	4-5	5-6	7-8	9-10
柜體面數	雙組電池	2	3-4	4-5	6-7	10-12	12-14	14-17
