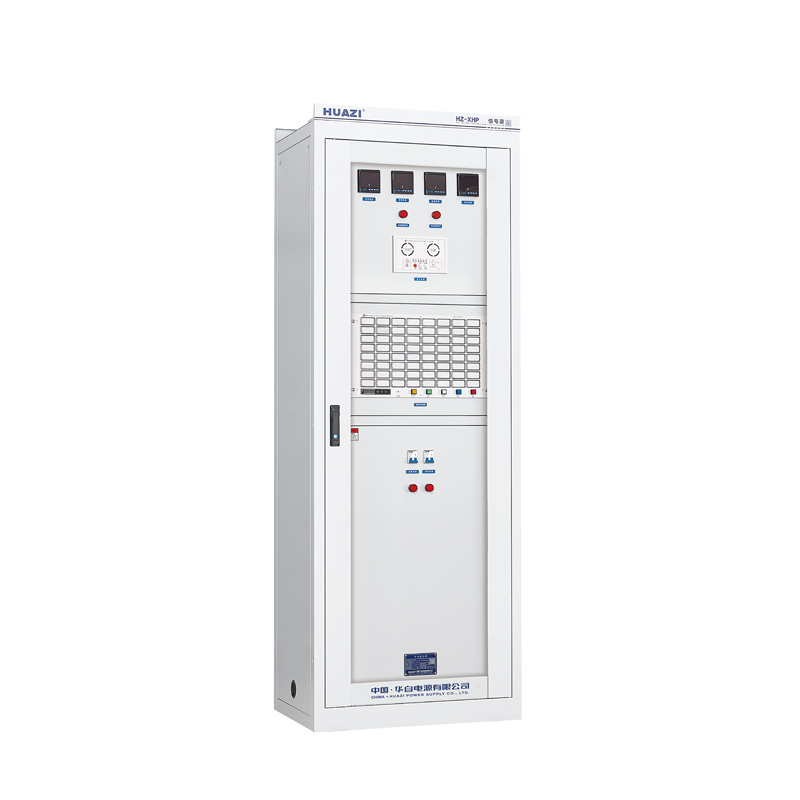

HZ-XHP
微機型中央信號屏
產品概述

HZ-XHP微機型中央信號屏是專為采集各種不同事故信號、預告信號、位置信號而設計的信號報警系統。采用微機控制為核心，按鍵操作，直觀的人機界面，具有操作簡單，智能管理，及遠程控制等特點。系統可由光字牌裝置、繼電器裝置、音響裝置等組成，具有抗干擾能力強、操作便捷等特點。
      適用于發電廠、水電站、各類變電站、開閉所和其它使用信號集中管理的用戶，可作為工業自動化和電氣自動化和電氣設備不正常運行狀態、斷路器事故跳閘等信號監測及報警。

系統特點
1）具備數字顯示，上電自檢及各類信號設置功能：
2）具備試驗（試燈）、確認（接受）、消音、復歸、信號記憶、追憶和清除功能，并自帶功能按鈕；
3）可區分事故信號、預告信號及位置信號；
4）光字牌顏色可選紅色、黃綠色、琥珀色；
5）裝置自帶蜂鳴器，事故發長音、預告發短音、位置無聲；
6）每一路信號可設置為脈沖型接點或開關型接點。設置為脈沖接點時具備報警保持功能，同時脈沖信號可設置延時報警時間。開關型接點信號報警不保持；
7）具備有人值守和無人值守轉換功能；
8）具備擴大聲音的外接音響或電鈴、電笛控制輸出接點；
9）具備遙信輸出接點和本裝置電源故障或電源消失輸出接點；
10）內置標準RS485通訊接口、支持MODBUS通訊協議；
11）可現場設置報警路數，自動確認時間，通訊地址、波特率，接點類型，清除記憶信號、消音或開啟，事故、預告和位置對應信號。
技術參數



項目

參數指標

工作電源

220VAC、220VDC、110VDC

功耗

≤50W

信號容量

12-64回路

輸入信號

無源節點、有源接點

光子牌發光窗口尺寸

50×25（mm）、82×36（mm）

光子牌發光窗口顏色

紅色、黃綠色、琥珀色

報警輸出

光字牌閃光、蜂鳴器發聲、音響發聲

報警聲音

蜂鳴器嘀聲60dB、電子音響110dB

接點輸出

5個繼電器接點輸出，分別對應電源消失、預告報警、事故報警、預告隨動開出、事故隨動開出。

接點容量

AC250V，3A純阻性負載，DC220V，0.125A感性負載

功能設置

輕觸按鍵設置，5位LED顯示

絕緣強度

>10MΩ、2kVAC一分鐘無閃絡，無擊穿

工作方式

連續長期運行

可聞噪音

≤50dB

使用環境
1）海拔高度：不超過2000m；
2）環境溫度：-10℃~+40℃；
3）相對濕度：≤90%（25℃）；
4）地震烈度：不超過8度；
5）設備限在室內工作，且通風良好；
6）室內應無腐蝕金屬和破壞絕緣的有害氣體；
7）安裝垂直傾斜度：不超過5°；
8）微控制器抗噪聲：1000V1μ5脈沖1分鐘；
9）無強電磁場干擾與劇烈振動。
配置原則
1）系統配置

名稱

型號

配置

功能說明

光字牌

HZ-GZP系列

必配

詳見隨機說明書

沖擊繼電器

HZ-CJJDQ系列

選配

詳見隨機說明書

延時繼電器

HZ-YSJDQ系列

詳見隨機說明書

中間繼電器

HZ-ZJJDQ系列

詳見隨機說明書

閃光繼電器

HZ-SGJDQ系列

詳見隨機說明書

電子音響

HZ-DZYX系列

詳見隨機說明書

蜂鳴器

HZ-FMQ系列

詳見隨機說明書

電鈴

HZ-DL系列

詳見隨機說明書

電笛

HZ-DD系列

詳見隨機說明書

配電單元



根據用戶要求配置



柜體



根據用戶要求配置


2）光字牌選擇

名稱

型號

規格

功能說明

備注

光字牌

HZ-GZP1L

1路

詳見隨機說明書

根據用戶要求配置

HZ-GZP8L

8路

詳見隨機說明書

根據用戶要求配置

HZ-GZP12L

12路

詳見隨機說明書

根據用戶要求配置

HZ-GZP16L

16路

詳見隨機說明書

根據用戶要求配置

HZ-GZP24L

24路

詳見隨機說明書

根據用戶要求配置

HZ-GZP32L

32路

詳見隨機說明書

根據用戶要求配置

HZ-GZP48L

48路

詳見隨機說明書

根據用戶要求配置

HZ-GZP64L

64路

詳見隨機說明書

根據用戶要求配置

3）繼電器選擇

名稱

型號

規格

功能說明

備注

沖擊繼電器

HZ-CJJDQ系列

110/220V

詳見隨機說明書

根據用戶要求配置

延時繼電器

HZ-YSJDQ系列

110/220V

詳見隨機說明書

根據用戶要求配置

中間繼電器

HZ-ZJJDQ系列

110/220V

詳見隨機說明書

根據用戶要求配置

閃光繼電器

HZ-SGJDQ系列

110/220V

詳見隨機說明書

根據用戶要求配置

4）發聲器選擇

名稱

型號

規格

功能說明

備注

電子音響

HZ-DZYX系列

110/220V

詳見隨機說明書

根據用戶要求配置

蜂鳴器

HZ-FMQ系列

110/220V

詳見隨機說明書

根據用戶要求配置

電鈴

HZ-DL系列

110/220V

詳見隨機說明書

根據用戶要求配置

電笛

HZ-DD系列

110/220V

詳見隨機說明書

根據用戶要求配置

5） 配電單元選擇
名稱 型號 規格 功能說明 備注
直流斷路器 選配 選配 光字牌電源通斷及過載、短路保護 根據用戶要求配置
特需元器件 選配 選配 實現其它功能 根據用戶要求配置
6）柜體選擇
名稱 型號 功能說明 備注
內嵌式柜體 2200x800x600 采用G 型材結構，國際標準色號RAL7035 工業灰，靜電噴塑工藝，正面為內嵌式玻璃門，背面為內嵌式雙開門，柜內配有照明燈，頂部溫控自動排風。 高x 寬x 深
2260x800x600

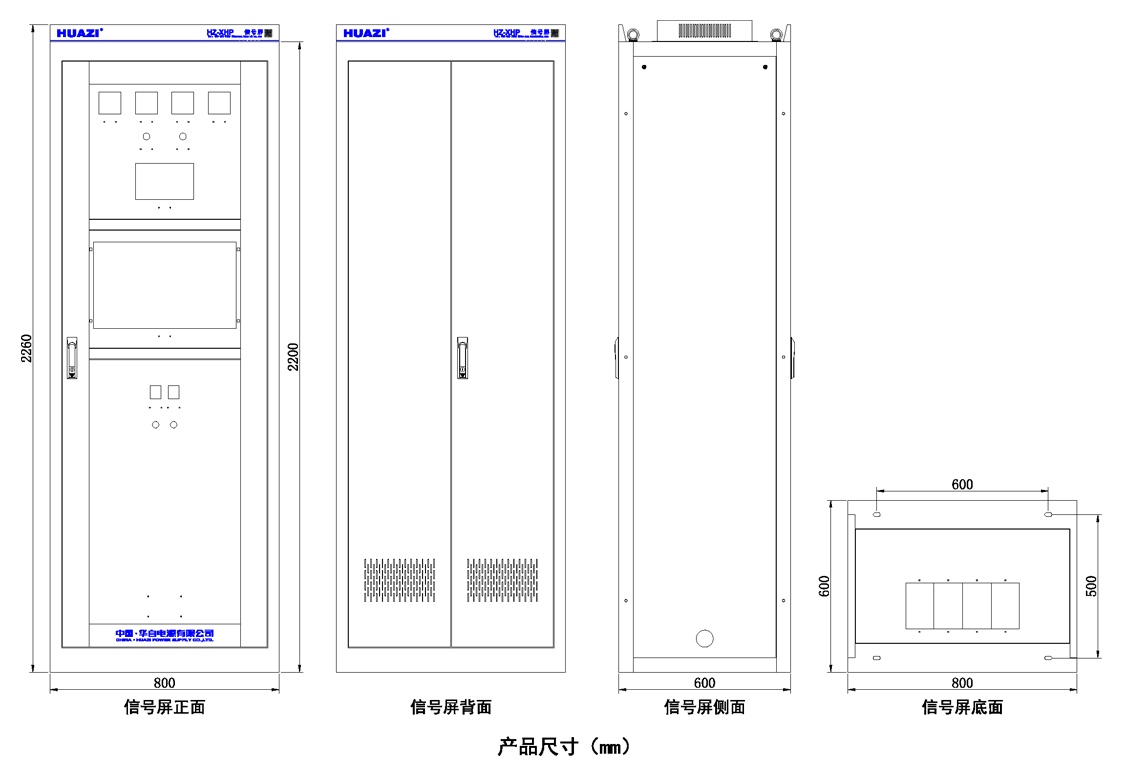

外形尺寸

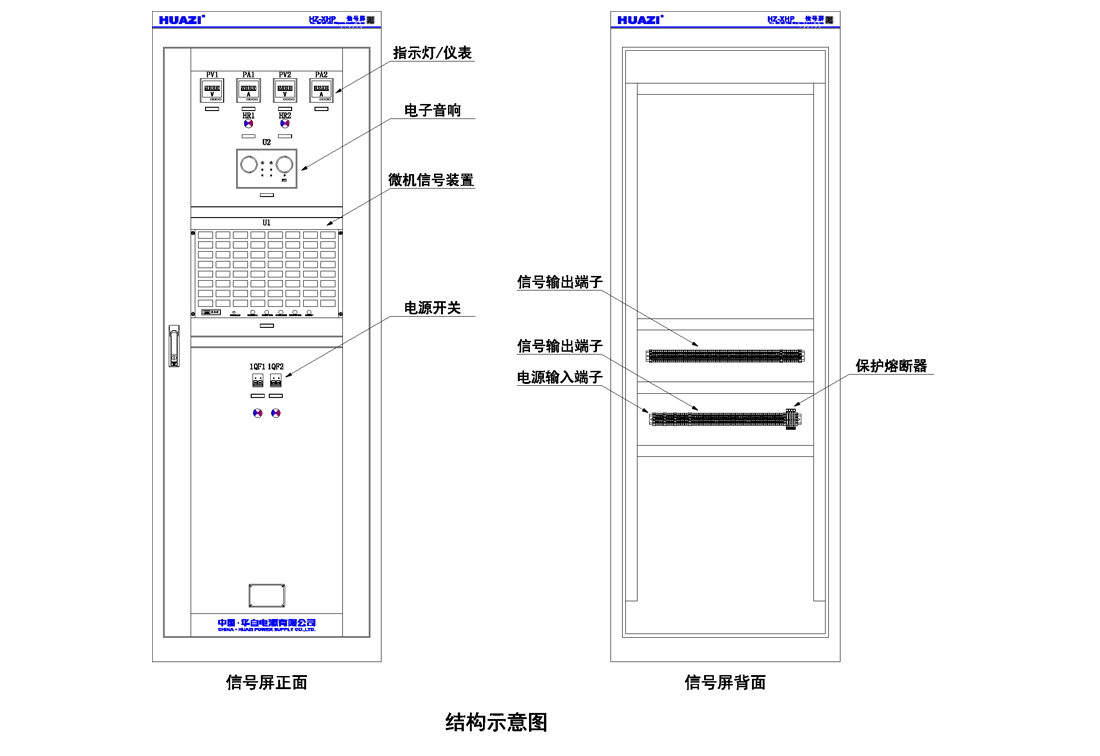

結構示意圖
