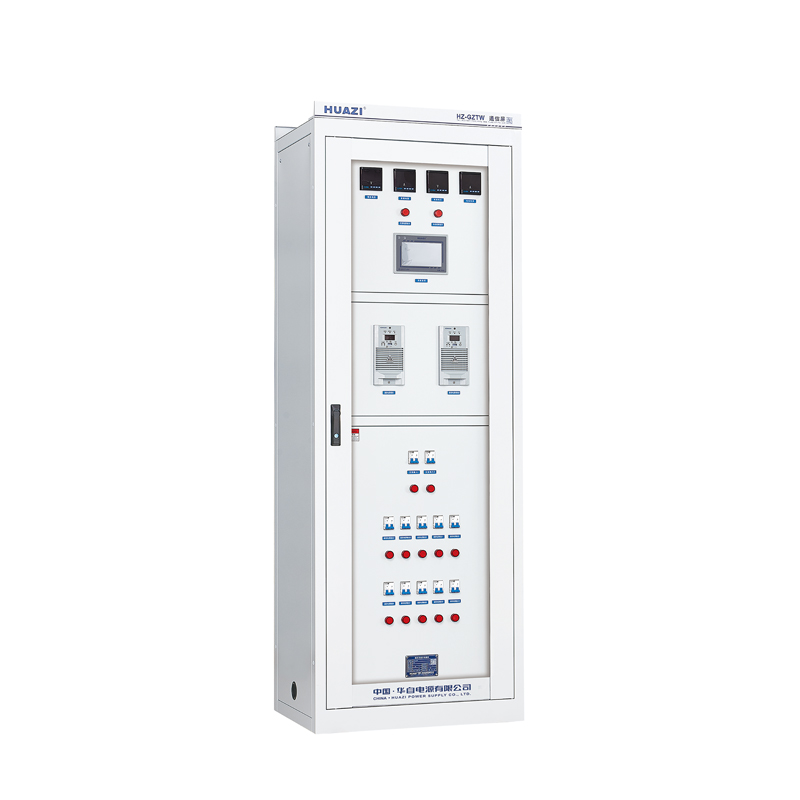

HZ-GZTW-3_華自電源有限公司

產品概述

HZ-GZTW-3微機型通信電源屏是專為各種不同容量用戶設計的通信供電系統。采用7寸觸摸屏監控系統為核心，中文菜單顯示、觸摸操作、多重密碼權限、人機界面友好豐富，具有操作簡單、智能管理、高效節能及遠程控制等特點。系統可由監控、通信電源模塊、交流測控模塊、電池巡檢模塊、支路監測模塊和開關量輸出模塊等組成。輸入電壓AC220V、AC380V、DC110V、DC220V，輸出最大容量DC48V/2000Ah、DC24V/3000Ah。系統如需為外部提供逆變交流電源、轉換直流電源等各種功能均可根據用戶需要選擇增配，外形尺寸可定制。
適用于發電廠、水電站、各類變電站、開閉所和其它使用直流設備的用戶，為各種網絡通信儀器、設備提供穩定可靠的電源，并保證通信設備安全、可靠的運行。

系統特點

1) 兩路交流輸入自動切換，確保系統正常運行；
2) 輸入電壓范圍寬，電網適應性強；
3) 采用HZ-JK07T-48V監控，7寸彩色TFT LCD顯示屏，中文菜單顯示，人機界面友好豐富，觸摸操點觸式操作；
4) 具有周全的系統設置、運行信息查詢及各項告警等功能；
5) 智能化的蓄電池充放電管理、完善可靠的溫度補償功能；
6) 通信電源模塊采用帶電熱插拔，日常維護方便快捷；
7) 高精度動態均流，可自主、主控或受控運行；
8) 可控制通信電源模塊最多12臺，可擴展蓄電池檢測1組24節、絕緣檢測256路、開關量檢測256路、開關量輸出16路；；
9) 系統采用多級密碼權限管理，限制未受權人員的操作，確保系統安全可靠運行；
10) 內置RS485通訊接口，可通過后臺監控和運程監控對系統實施“遙測、遙控、遙信、遙調”四遙功能，實現無人值守；
11) 支持MODBUS通訊規約。

技術參數

項目	參數指標
額定輸入電壓	220VAC/380VAC±20%、110VDC/220VDC±20%
額定輸出電壓	48VDC、24VDC
額定輸出電流	20A、30A、40A、50A、60A、70A、80A、90A、100A、120A、130A、
額定輸出電流	150A、 180A、200A、260A、300A......
蓄電池容量	38Ah、65Ah、100Ah、 150Ah、200Ah、300Ah 500Ah、600Ah、800Ah、
蓄電池容量	1000Ah、1500Ah、2000Ah、3000Ah......
穩壓精度	≤±0.5%
穩流精度	≤±0.5%
紋波系數	≤±0.1%
電網頻率	50Hz±10%
功率因素	≥0.95%( 滿負荷輸出)
絕緣強度	＞ 10MΩ、2kVAC 一分鐘無閃絡，無擊穿
工作方式	連續長期運行
冷卻方式	智能溫控型風冷、高效自然冷卻
可聞噪音	≤50dB

使用環境

1)、海拔高度: 不超過2000m ；
2)、環境溫度: -10℃ ~+40℃；
3)、相對濕度: ≤90％ (25℃ ) ；
4)、地震烈度: 不超過8 度；
5)、設備限在室內工作，且通風良好；
6)、室內應無腐蝕金屬和破壞絕緣的有害氣體；
7)、安裝垂直傾斜度: 不超過5°；
8)、微控制器抗噪聲: 1000V 1μs 脈沖1 分鐘；
9)、無強電磁場干擾與劇烈振動。

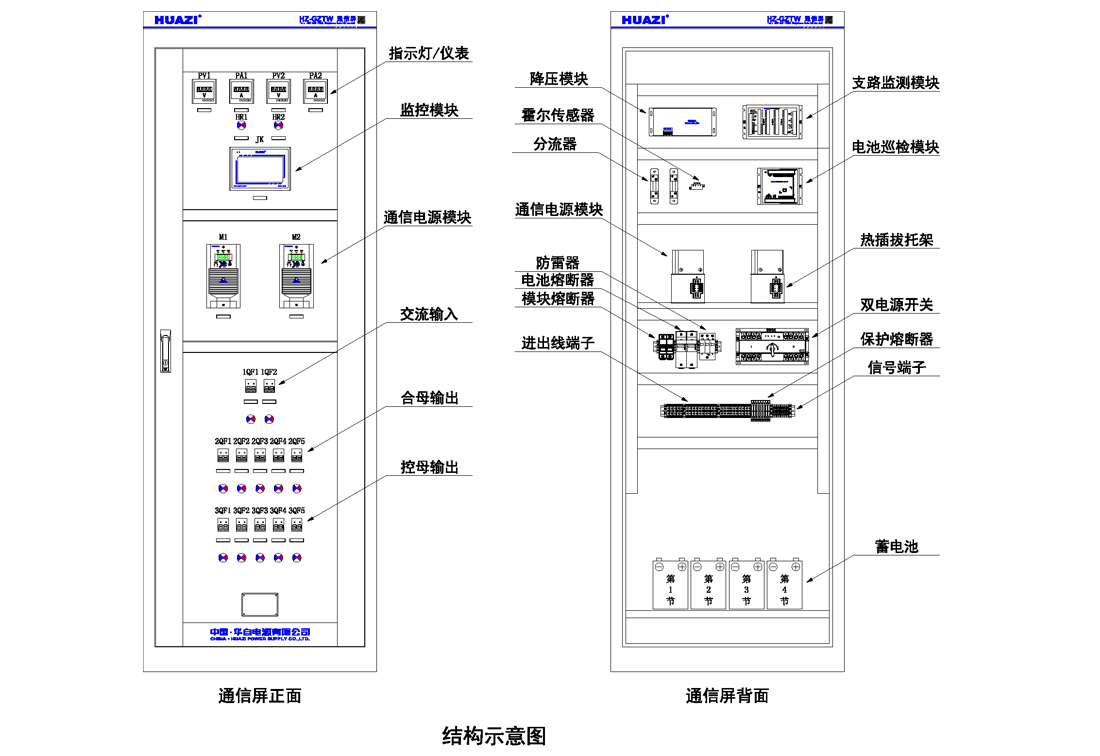

配置原則

1)、系統配置

名稱	型號	配置	功能說明
監控模塊	HZ-JK07T-48V	必配	詳見隨機說明書
通信電源模塊	HZ24/48系列	必配	詳細頁面請點擊
電池巡檢模塊	HZ-XJ系列	選配	詳細頁面請點擊
支路監測模塊	HZ-ZL系列		詳細頁面請點擊
開關量輸出模塊	HZ-JD系列		詳細頁面請點擊
配電單元		根據用戶要求配置
蓄電池		根據用戶要求配置
柜體		根據用戶要求配置

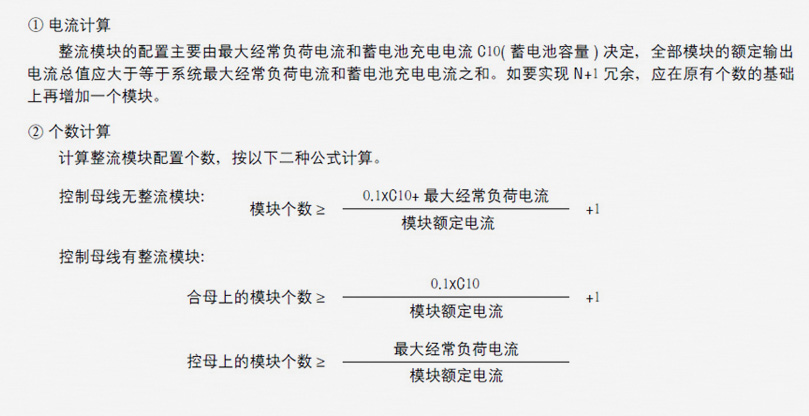

2)、通信電源模塊選擇

名稱	型號	規格	功能說明	備注
通信電源模塊	HZ24V 20A	24V 20ADC	詳細頁面請點擊	獨立顯示、查詢、設置
	HZ48V 10A	48V 10ADC	詳見隨機說明書
	HZ48V 20A	48V 20ADC	詳細頁面請點擊
	HZ48V 30A	48V 30ADC	詳見隨機說明書

3）功能模塊選擇

名稱	型號	規格	功能說明	備注
電池巡檢模塊	HZ-XJ05T-48V	24 路×1	詳見隨機說明書	可擴展1 個
支路監測模塊	HZ-ZL01T-48V	24 路×4	詳見隨機說明書	可擴展6 個
支路監測模塊	HZ-ZL02T-48V	64 路×4	詳見隨機說明書	可擴展6 個
開關量輸出模塊	HZ-JD03T-48V	16 路×1	詳見隨機說明書	可擴展1 個
信號告警裝置			詳見隨機說明書	根據用戶要求配置

4）配置單元選擇

名稱	型號	規格	功能說明	備注
交流斷路器	選配	選配	交流輸入通斷及過載、短路保護	根據用戶要求配置
雙電源開關	選配	選配	交流輸入自動切換及過載、短路保護	根據用戶要求配置
交流接觸器	選配	選配	交流輸入自動切換	根據用戶要求配置
直流斷路器	選配	選配	合母控母輸出、蓄電池電源通斷及過載、短路保護	根據用戶要求配置
指針電流電壓表	選配	選配	輸入輸出電壓、電流指示	根據用戶要求配置
數顯式電流電壓表	選配	選配	輸入輸出電壓、電流指示	根據用戶要求配置
熔斷器式刀開關	選配	選配	蓄電池組電源通斷及電路保護	根據用戶要求配置
熔斷器	選配	選配	模塊輸出、蓄電池組電源通斷及電路保護、熔斷告警	根據用戶要求配置
電抗器	選配	選配	抑制諧波，提高電能質量	根據用戶要求配置
防雷器	選配	選配	防止受雷電過電壓沖擊	根據用戶要求配置
過欠壓保護器	選配	選配	交流輸入過壓、欠壓、缺相等保護	根據用戶要求配置
特需元器件	選配	選配	實現其它功能	根據用戶要求配置

5）蓄電池選擇
①類型選擇

名稱	電壓DC	規格Ah	功能說明
鉛酸蓄電池	2V	7-3000Ah	免維護
鉛酸蓄電池	12V	7-250Ah	免維護
膠體蓄電池	2V	7-3000Ah	免維護、使用壽命長
膠體蓄電池	12V	7-250Ah	免維護、使用壽命長

標配為鉛酸蓄電池。
②數量配置

系統電壓	蓄電池電壓	節數/每組串	功能說明
24VDC	2V	12	根據需要容量可多組并聯
24VDC	12V	2	根據需要容量可多組并聯
48VDC	2V	24	根據需要容量可多組并聯
48VDC	12V	4	根據需要容量可多組并聯

③容量計算
蓄電池的容量由系統在事故停電狀態下的最大瞬間負荷決定，并結合實際適當增加余量。系統負荷分為經常負荷(Izc)、事故負荷(Isg) 和沖擊負荷(Ihz)。經常負荷主要包括經常帶電的繼電器，信號燈以及其他接入直流系統的用電設備。事故負荷是當變配電所失去交流電源而停電時必須由直流系統供電的負荷，主要為事故照明負荷等，沖擊負荷主要是斷路器合閘時的短時(0.1~0.5S) 合閘沖擊電流以及此時直流母線所須承擔的其他負荷之和。最大瞬間負荷為此三種負荷之和，即蓄電池最大瞬間負荷Imax=Izc+Isg+Ihz，則蓄電池容量=Imax/ 電池放電倍率* 儲備系數(Ah)。
（1）免維護型鉛酸蓄電池的電池放電倍率一般為0.1。

（2）以上計算方法可滿足系統在事故停電狀態1 小時左右的持續放電。

（3）為避免蓄電池過度放電，在放電末期合閘時所剩蓄電池容量應不低于額定容量的25%。

（4）考慮到蓄電池組末期老化時的容量衰減，一般選擇儲備系數1.2。

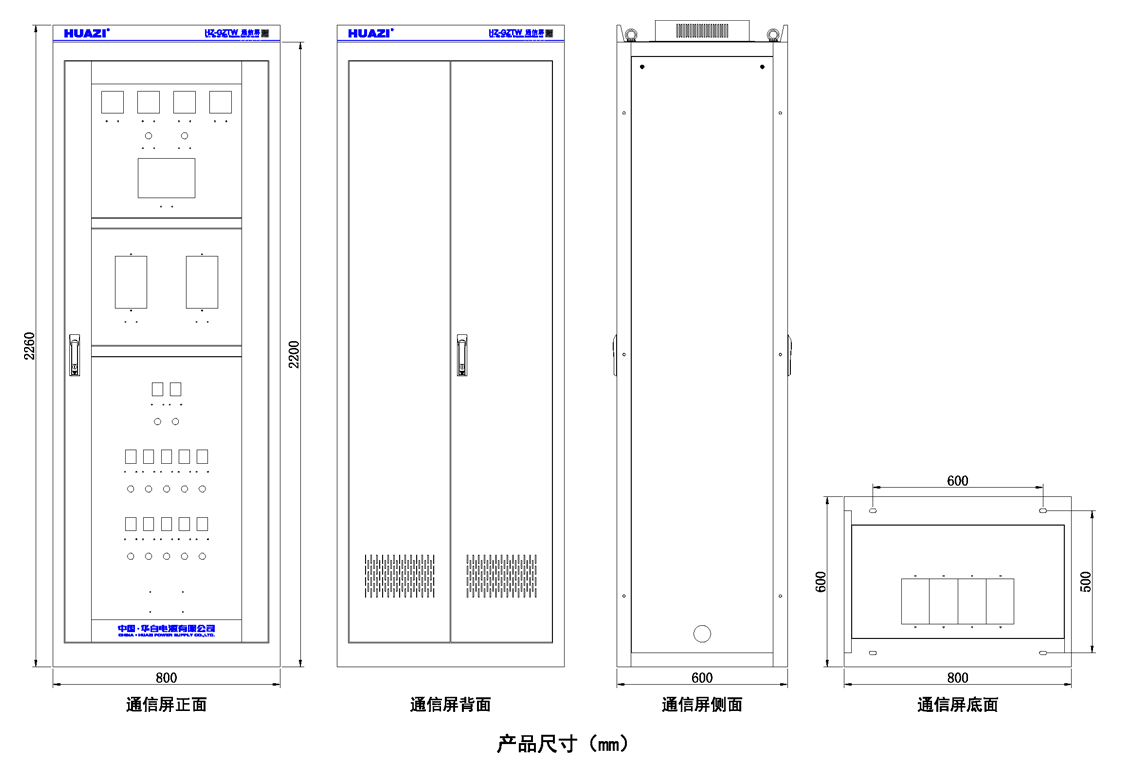

6）柜體選擇

名稱	規格	功能說明	備注
內嵌式柜體	1860x800x600	采用G型材結構，國際標準色號RAL7035工業灰，靜電噴塑工藝，正面為內嵌式玻璃門，背面為內嵌式雙開門，柜內配有照明燈，頂部溫控自動排風。	高× 寬× 深(mm)
	2200x800x600
	2260x800x600
	2360x800x600
